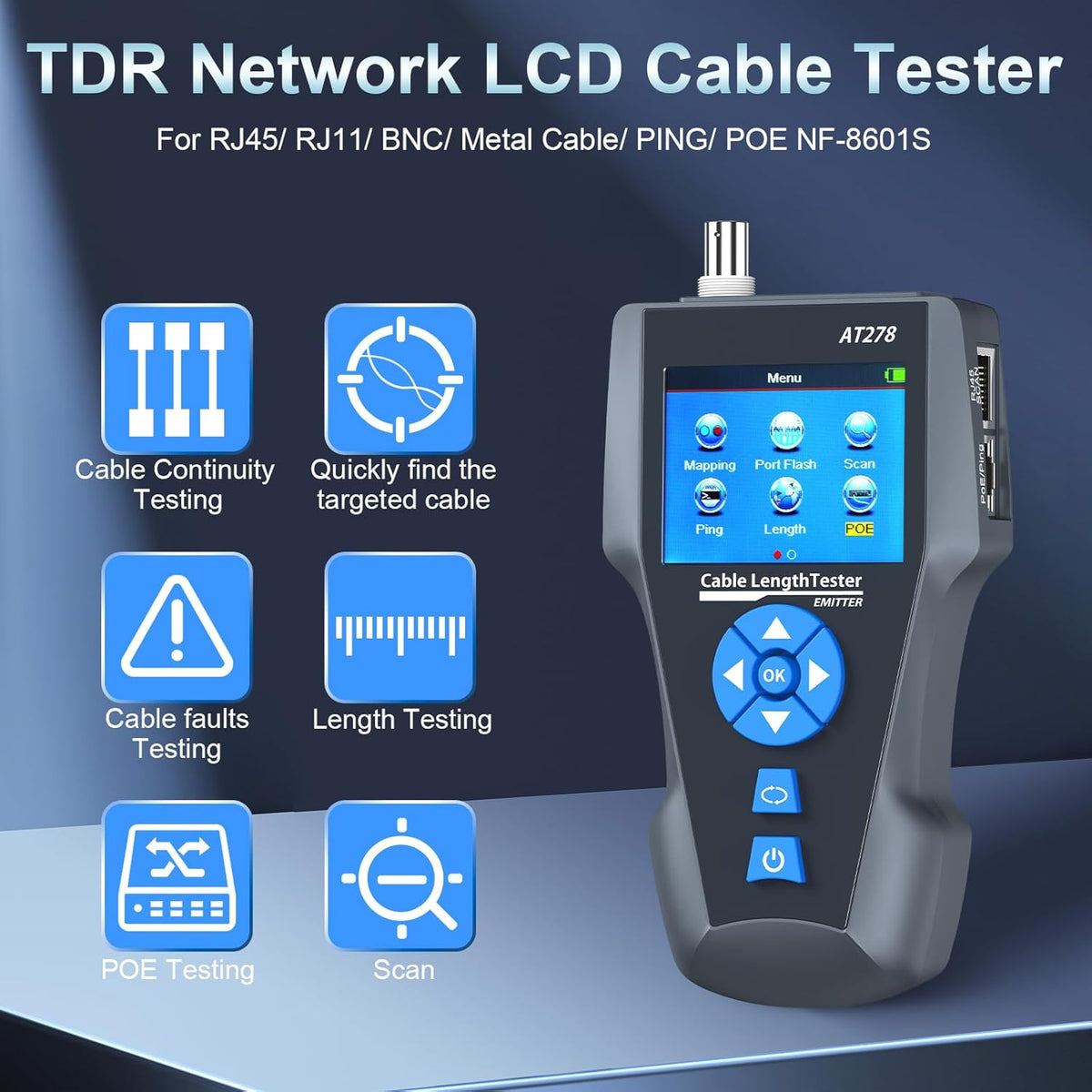

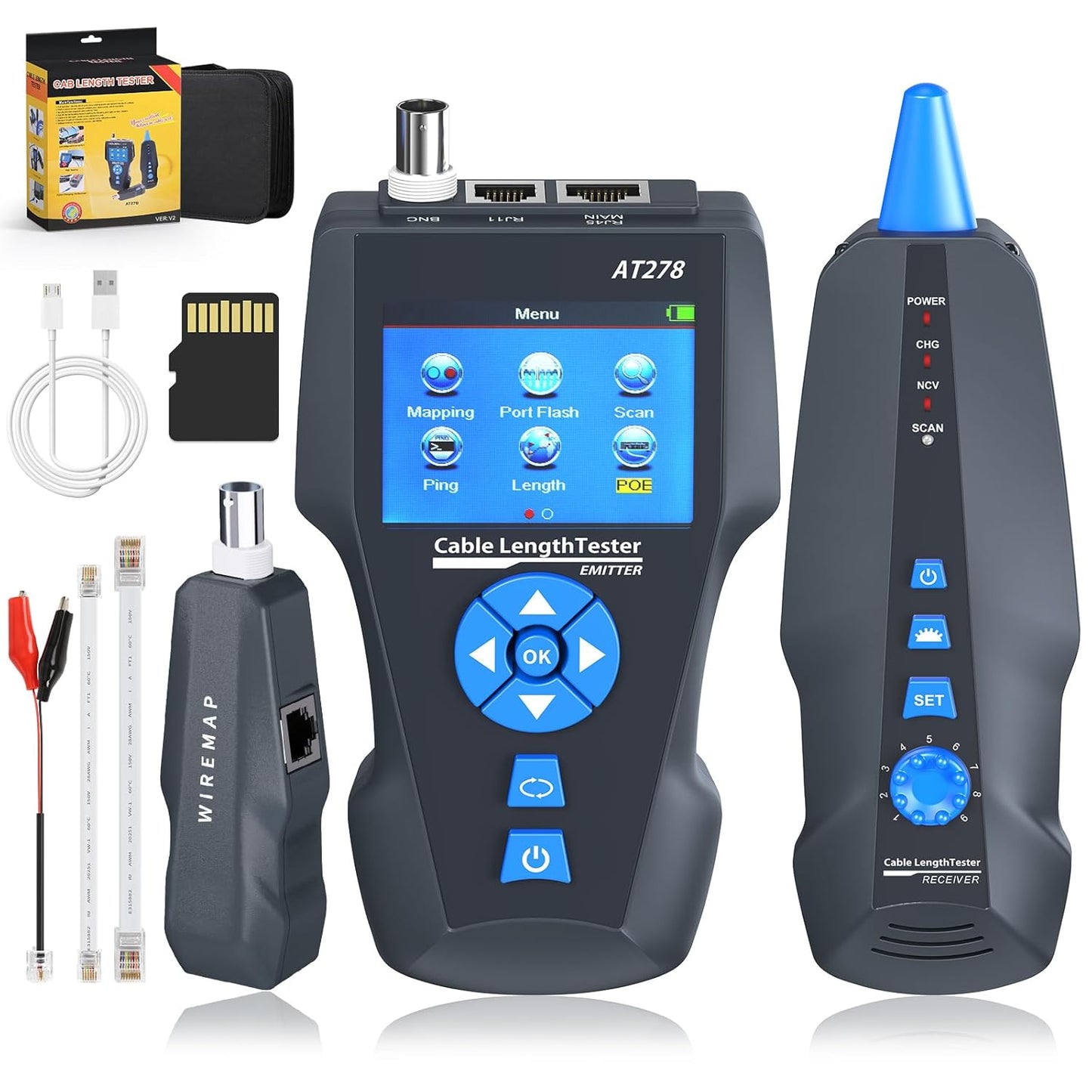

Netwerkkabeltester, NF-8601S TDR multifunctionele lcd lijnlengte breekpunttesters RJ45/RJ11/BNC tester

Netwerkkabeltester, NF-8601S TDR multifunctionele lcd lijnlengte breekpunttesters RJ45/RJ11/BNC tester

€395,12
€395,12
Sale Sold out
Taxes included. Shipping calculated at checkout.
Al meer dan 2.500 klanten geholpen

Twijfel je of dit het juiste product is? Stel je vraag, dan denken we met je mee.

Mail ons

Op werkdagen reageren we meestal binnen 1 werkdag

  • Gratis verzending in 3-5 werkdagen
  • 30 dagen bedenktijd
  • Veilig betalen met iDEAL
  • Een onmisbaar hulpmiddel voor elke netwerktechnicus, die uitgebreide kabeltests in verschillende categorieën netwerk, coax of telefoonkabel levert. Toont kabelkaart en eventuele storingen.

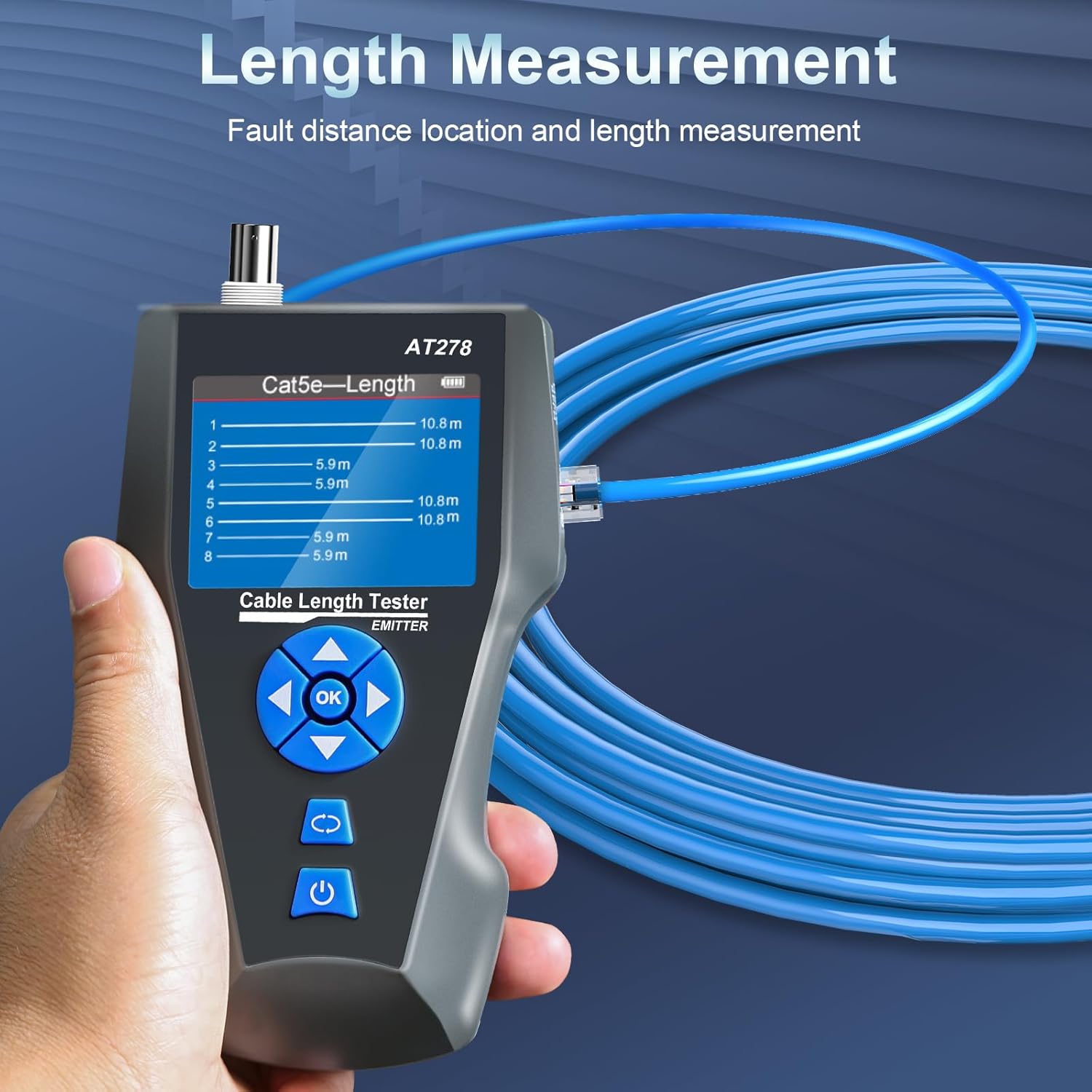

  • Meet de lengte van de kabel en geeft de afstand bij uitval weer. Belangrijkste kenmerken van probleemoplossing; lengte, foutafstand, kabelmapping, openen, shorts.

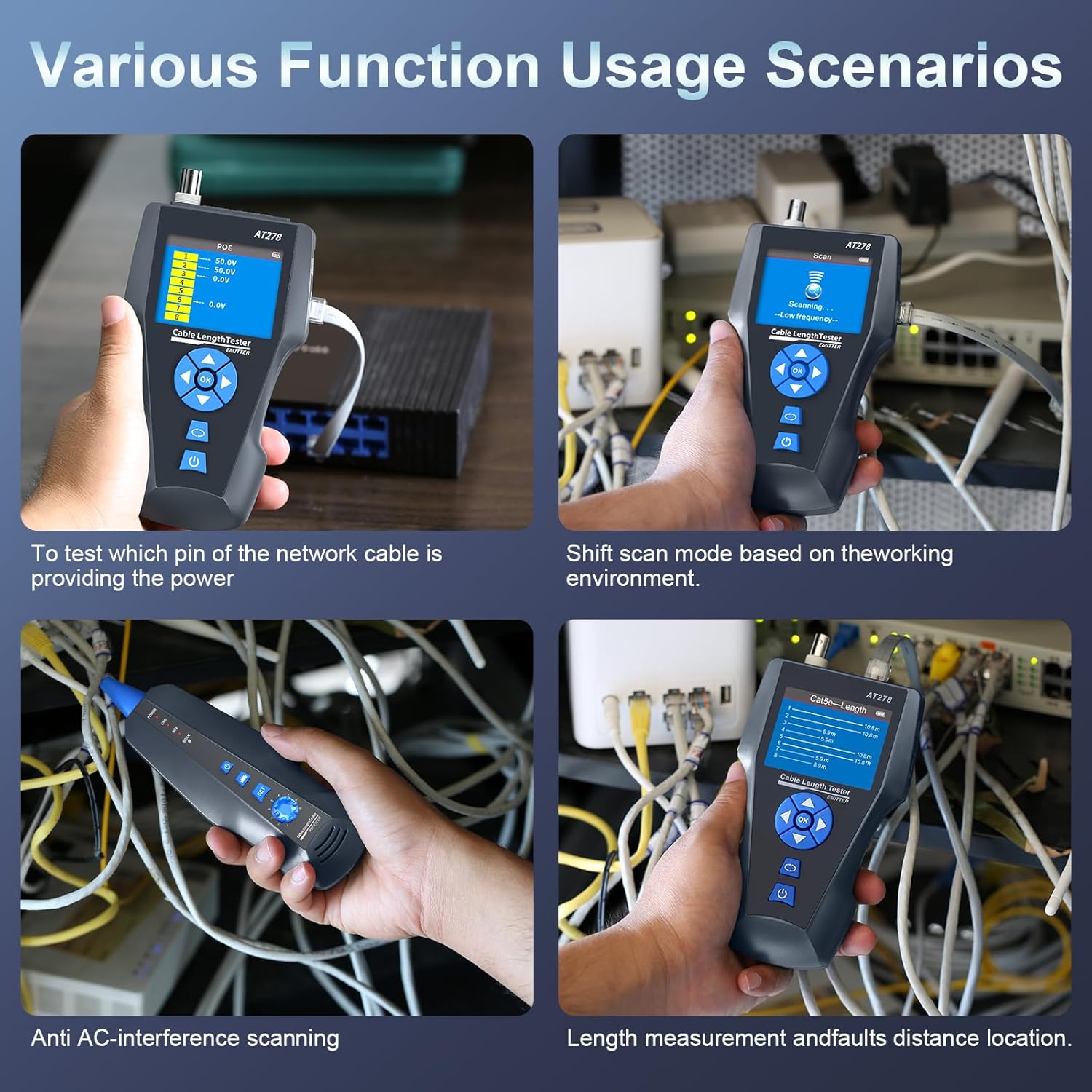

  • PoE-aanwezigheid: identificeert welke pinnen energie leveren en detecteert de hoeveelheid spanning. PING-functie voor het testen van netwerkprestaties, datapakket, minimale en maximale tijd.
  • Tone-tracing-kabel met volledige afwijzing van AC-interferentie, veel eenvoudiger dan andere plotters op de markt. --- Tweekleurige plotmodi: gemeenschappelijke schakelaar en PoE-schakelaar. ---Hub knippert om de netwerkpoort te lokaliseren door het knipperende poortlicht op een server/switch/hub/router.
  • De intelligente kabelkaartfunctie test lengte, kortsluiting, gesplitste paren of opent en toont met een intuïtieve grafische interface waar een storing optreedt. (Met behulp van TDR-technologie: reflectometrie in het tijdsdomein).

11

Belangrijkste functie

PING TestingDetect PoE aanwezigheid en hoeveel de spanning is.Hub knipperen voor lacating netwerkpoort door de knipperende poort licht op Hub/Switch.Wiremap met lengte, testen open, kort, kruis, omgekeerd, weergave van de foutafstand.TDR theorie om de kabellengte te meten en afstand tot fout informatie.Om split pair test op netwerkkabel uit te voeren om het potentiële probleem van langzame snelheid op te lossen.Om snel te vinden.Om snel te vinden de gerichte kabel zonder AC ruis.Twee scan modellen: gewone schakelaar/PoE schakelaar.

VOORDELEN

Ontvanger kan ook worden gebruikt om AC Voltage aanwezigheid te detecteren.Importeer en export gegevens van computer (50 sets, txt formaat) .Oplaadbare Lithium batterij voor lange tijd werk.Verstelbare auto-off tijd, lamp voor werk in het donker.

Testmethoden

1

Grafiek nr. 1

M-R Methoden - Controle van de kabelcontinuïteit met hoofdtester en externe eenheid, voor LAN-kabel, telefoonkabel, coaxkabel.

Opmerking: M-R Methode voor continuïteitstesten, niet voor het meten van kabellengte.

2

Grafiek nr. 2

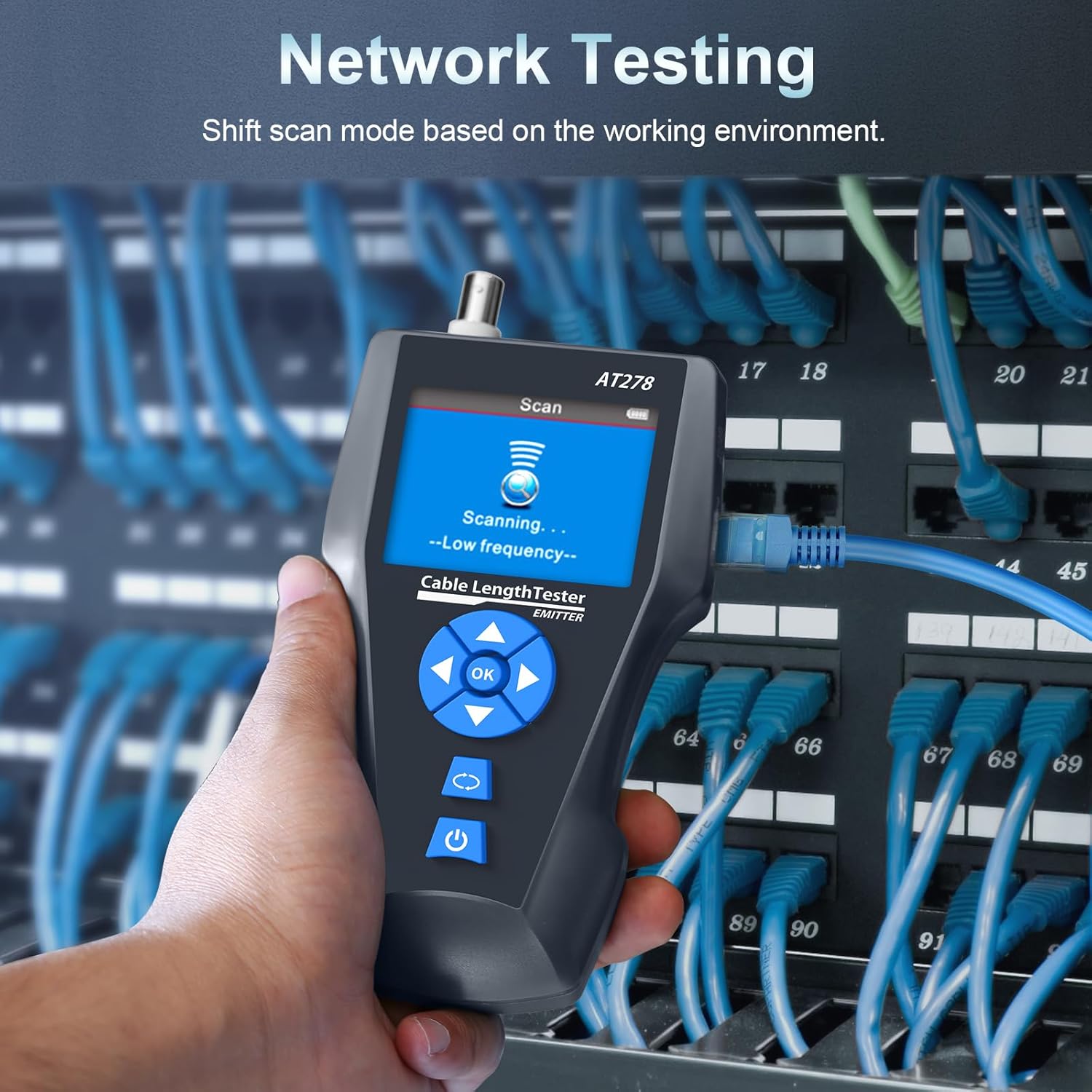

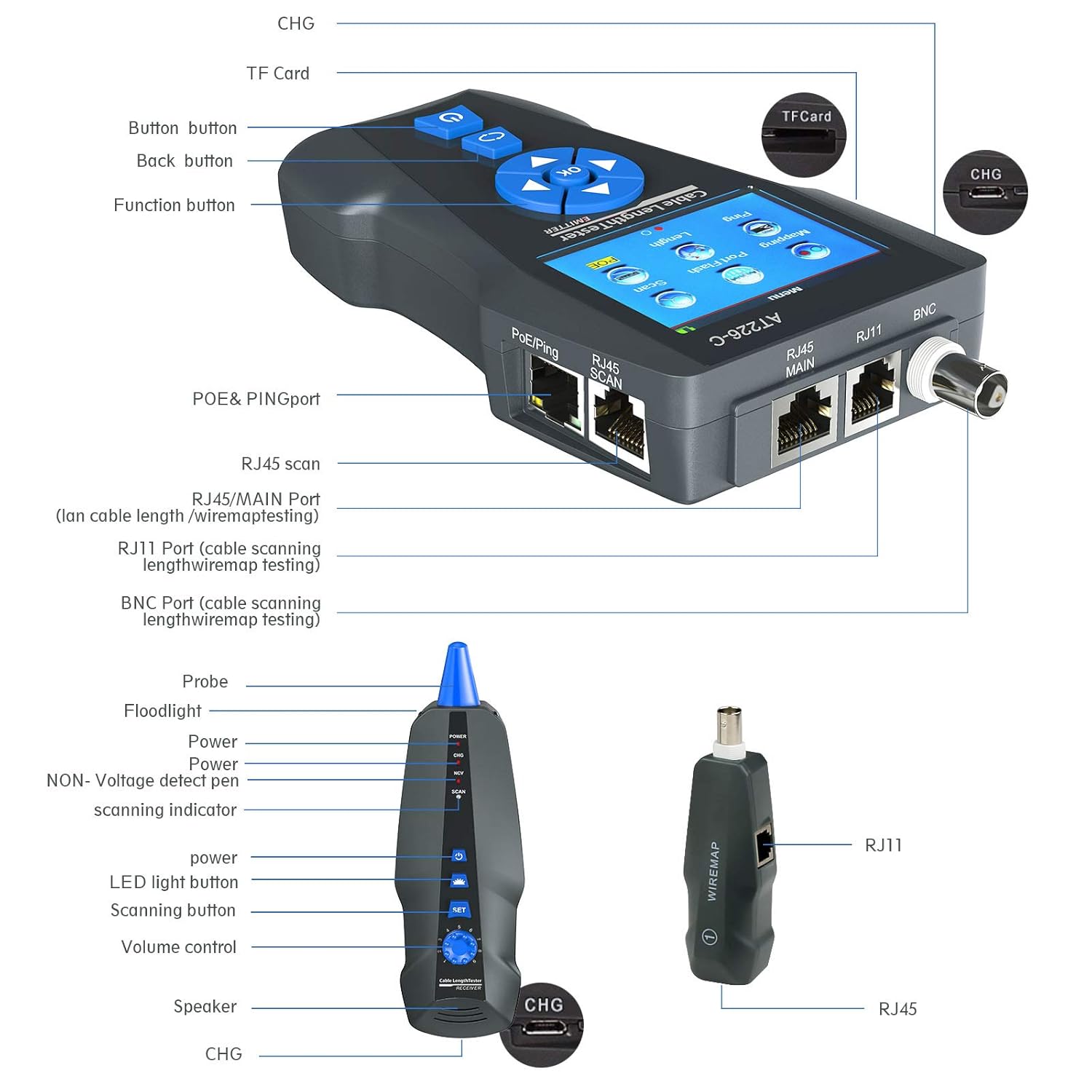

Scanmethoden — "RJ45 Scan""RJ11"""BNC"poorten worden gebruikt om overeenkomstige kabels te traceren.

3

Grafiek nr. 3

Open methode — Sluit slechts één uiteinde van de kabel aan op de hoofdtester bij het meten van de kabellengte, koppel het uiteinde van de kabel los.

4

Grafiek nr. 4

PoE/PING Methoden — Sluit een uiteinde van lan-kabel aan met "POE/Ping"Poort, het andere uiteinde van PoE switcher of router.

Kabel Pin-to-Pin Test

13

Testresultaat 1: Geen aansluiting of de kabel sluit niet goed aan

Als de kabel geen verbinding maakt met de hoofdtester, of niet goed aansluit, of de kabel te kort is, wordt het scherm weergegeven zoals hierboven.

12

Testresultaat 2: Juiste verbinding

Als u een afgeschermde lan-kabel met externe identificatie wilt testen, en de kabel een goede verbinding is, is het resultaat zoals hierboven grafiek.

R = Kort voor "Remote identifier"

M = Kort voor "Main tester"

G = Kort voor"Ground", de schildlaag voor STP-kabel

11

Testresultaat 3: Kortsluiting

Als er kortsluiting is, zal het laten zien zoals hierboven (Kort bij pin 38 & pin 45)

10

Testresultaat 4: Open circuit (testen met Remote unit)

In de figuur geeft het aan dat er open circuit is in Pin "2" en "5", op de afstand van 97,2 m van het starend uiteinde van 'Remote".

14

Testresultaat 5: Kruis

Wanneer de kabel kruis is, zal deze u laten zien zoals hierboven.

15

Testresultaat 6: Kort, Open, Kruis

Als de kabel kort bestaat, open en kruis samen, zal u dit resultaat laten zien: (#3 en #8 is kort, #1 open, #2 en #5 is kruis)

16

Testresultaat 7: Continuïteitstest voor Cat6, Cat6a, Cat7.

Het is dezelfde handelingsstap als Cat5e, kies gewoon het exacte kabeltype voordat u gaat testen.

17

Testresultaat 8: Continuïteitstest voor telefoonkabel

Steek het ene uiteinde van de telefoonkabel in de RJII-poort van de hoofdeenheid, het andere uiteinde van de RJII-poort van Remote unit.Choose"Mapping" →"RJ11"→"Type"om het juiste kabeltype te kiezen (TP-Tel-6P, TP-Tel-4P, PAR-Tel-6P) om te beginnen met testen.

Opmerking: TP is kort voor Twisted pair, PAR is kort voor Parallel.

18

Testresultaat 9: Continuïteitstest voor coaxkabel

Wanneer u de coaxkabel testt, moet u in de BNC-interface invoegen en de testmethode is vergelijkbaar met netwerkkabel.

Aandacht: De kabel continuïteit testen is voor ≥ 2-aderige kabel.
