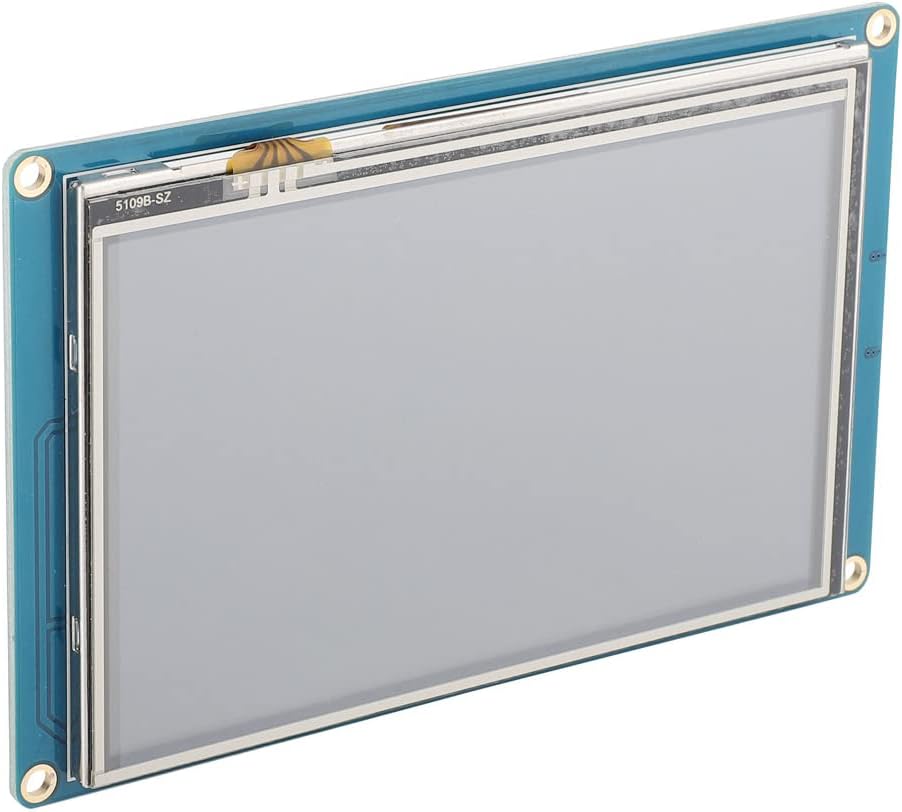

5,0" TFT 800×480 Nextion HMI USART UART Touch Module LCD Display Panel Resistive Touch Panel voor Arduino TFT voor Raspberry pi

• Nextion is een naadloze mens-machine interface (HMI) oplossing die een besturings- en visualisatie-interface biedt tussen een mens en een proces, machine, toepassing of apparaat, het is de beste oplossing om traditionele LCD- en LED-schermen te vervangen. Vervang de Nixie-buis. Het wordt voornamelijk gebruikt in het Internet of Things (IoT) of consumentenelektronica.
• Nextion bestaat uit een hardwaregedeelte (een reeks TFT-kaarten) en een softwaregedeelte (de Nextion editor). De Nextion TFT-kaart gebruikt één seriële poort voor communicatie. Bespaar gebruikers het gedoe van bedrading. Het is eenvoudig om de HMI van de Nextion familie aan te passen aan bestaande projecten. Gebruikers hoeven het alleen maar een UART te geven.

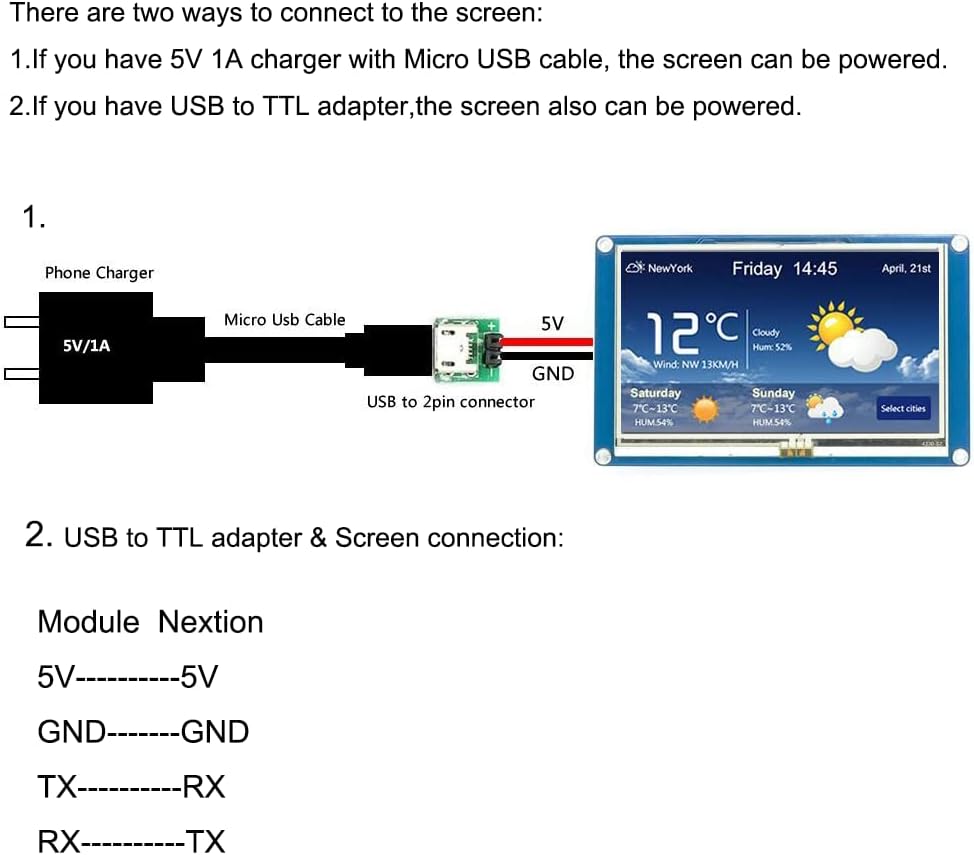

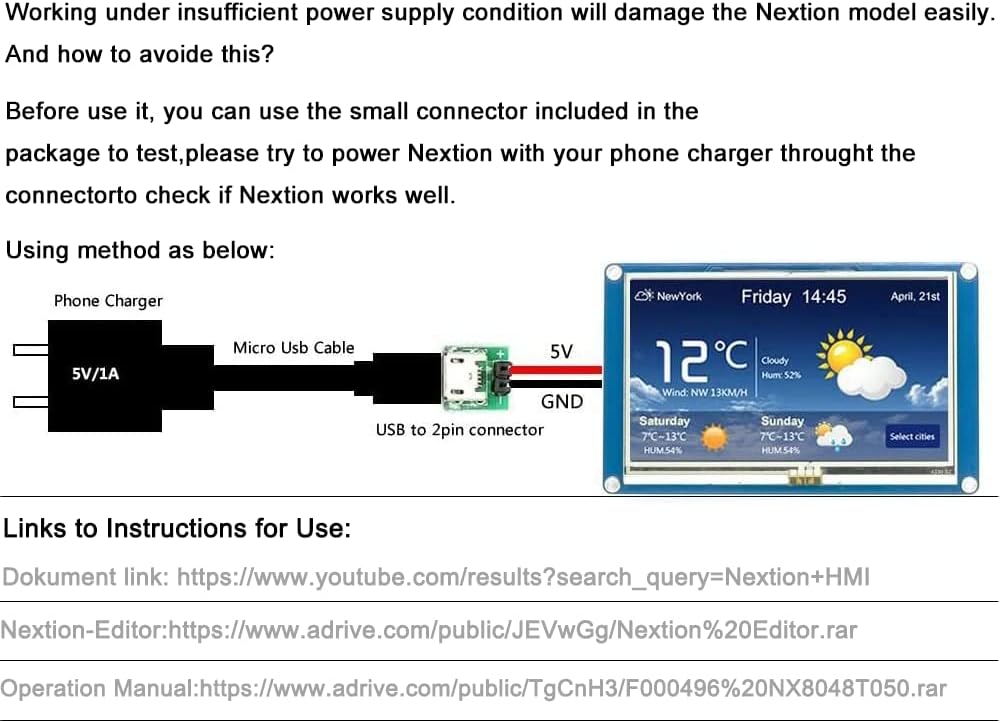

• Je kunt Nextion 5.0 van de 5V-pin van de microcontroller voeden, maar dit wordt niet aanbevolen. Werken met onvoldoende stroom kan het scherm beschadigen, dus gebruik de meegeleverde voedingskaart. Zie afbeelding voor gebruik.

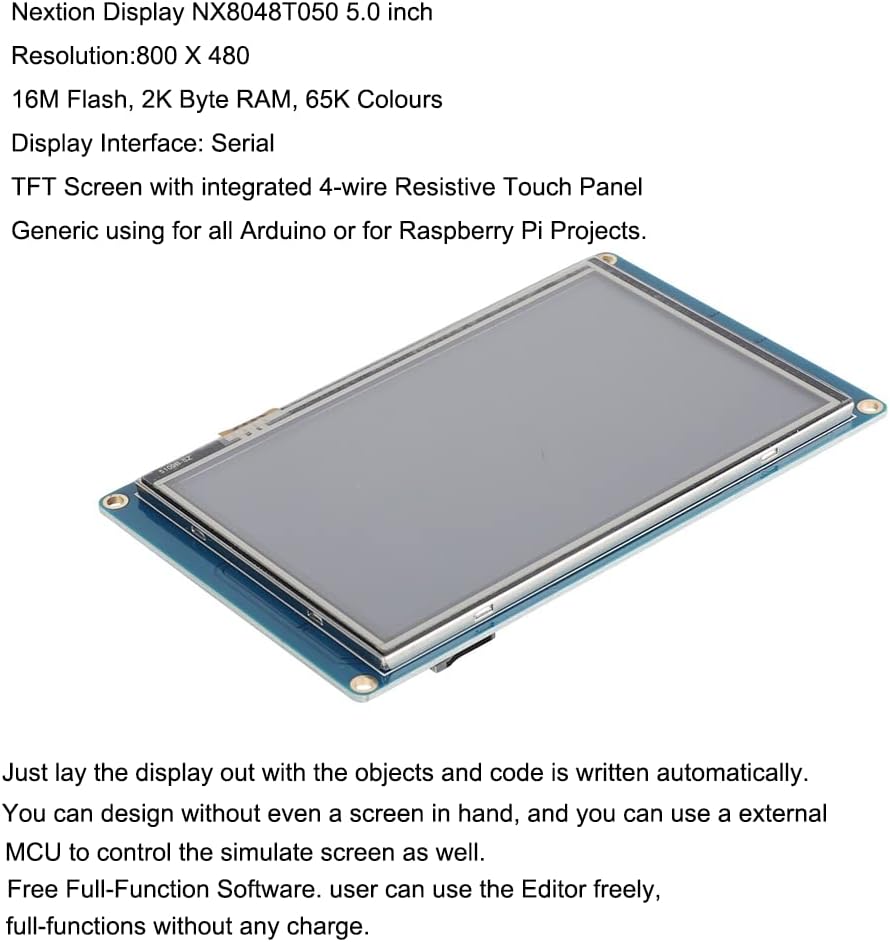

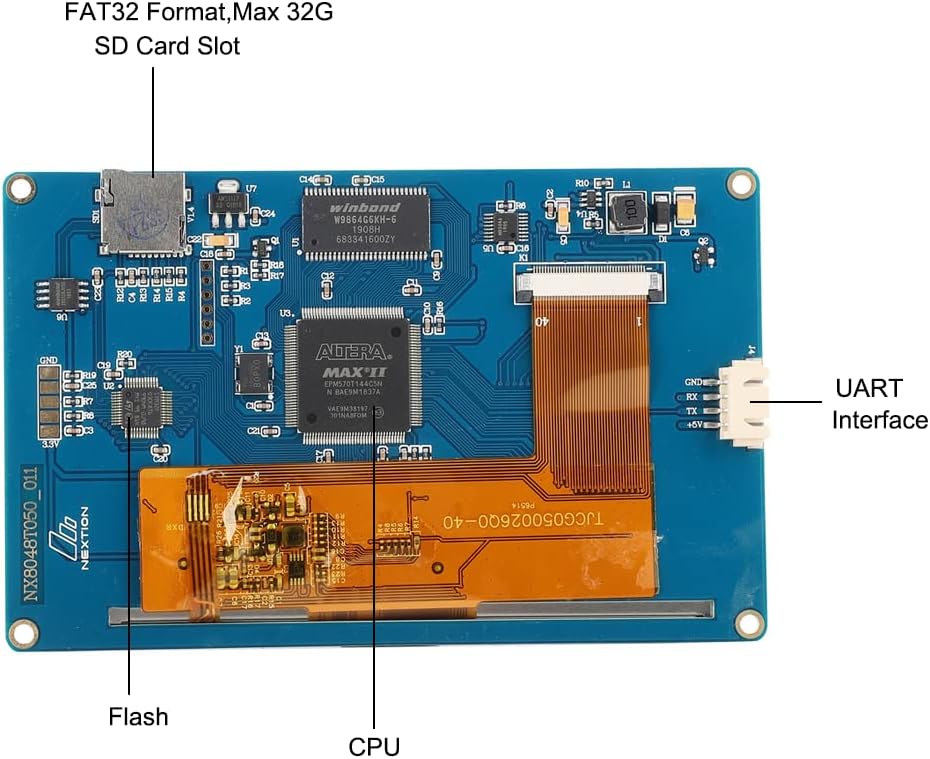

• De NX8048T050 is een krachtige 5,0-inch HMI die deel uitmaakt van de Nextion-familie. Kenmerken omvatten: 5,0 inch 800 x 480 TFT resistief touchscreen, 16 MB flashgeheugen, 2 KB RAM, 65.000 kleuren. Zichtbereik: 108 mm (L) × 64,8 mm (L); het downloaden van een TFT-bestand via SD-kaart is sneller dan een 4-pins seriële verbinding. De SD-kaart is FAT32-formaat en ondersteunt maximaal 32 GB.
• Dit is de Engelse versie; Koppeling om het document te downloaden: "https://www.youtube.com/results?search_query=Nextion+HMI"; Klik op meer gegevensbladen: "https://www.adrive.com/public/TgCnH3/F000496%20NX8048T050.rar"; Volgende editor: "https://www.adrive.com/adrive.com/openbaar/JEVww Gg/Nextion%20Editor.rar"

Productbeschrijving.

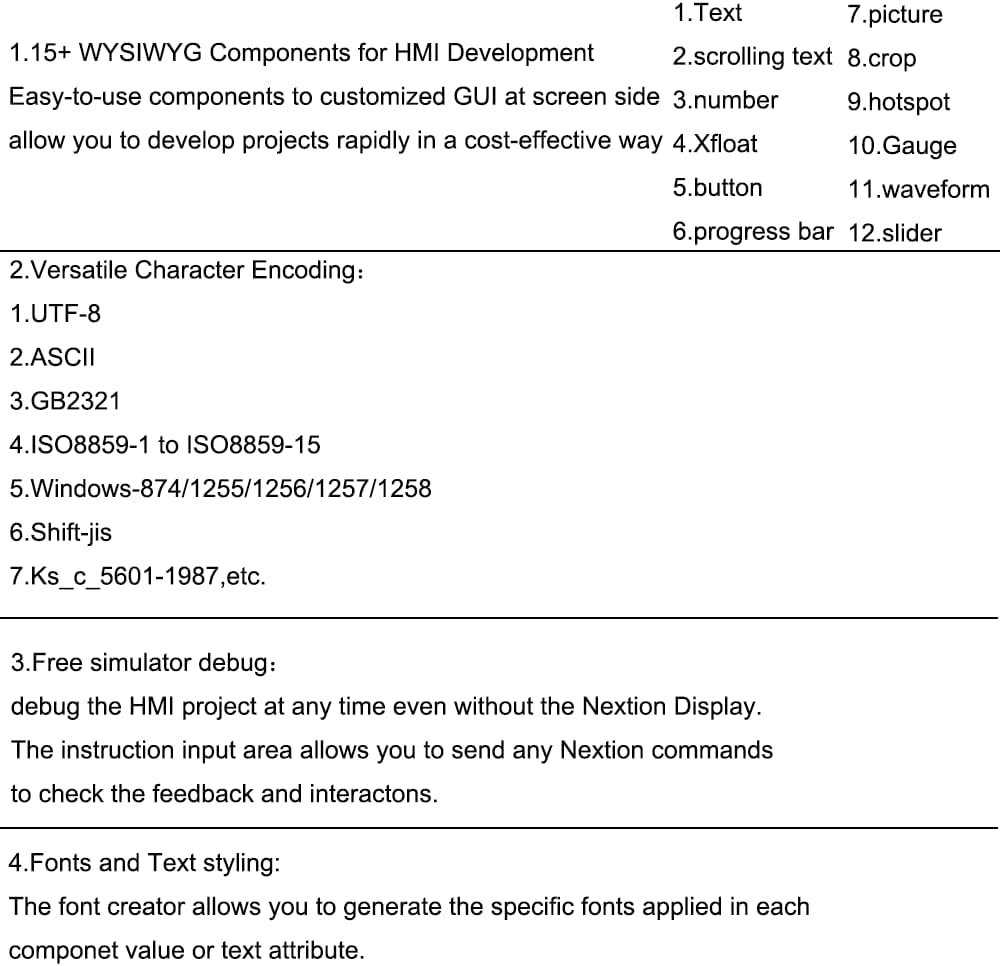

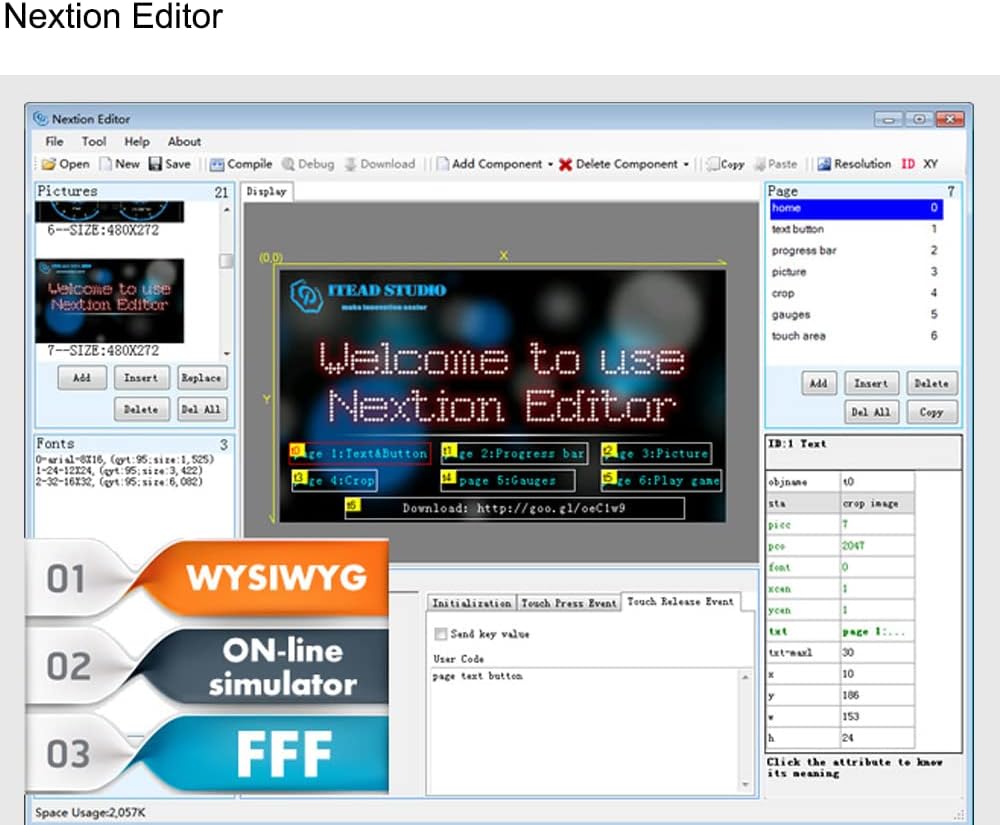

Afmetingen (lxbxh): Deze oplossing bevat een hardwaregedeelte - een set TFT-kaarten en een softwaregedeelte - de Nextion-editor. De Nextion TFT-kaart gebruikt slechts één seriële poort voor communicatie. Vergeet problemen met bedrading. In deze situatie bevat de Nextion-editor bulkcomponenten zoals knoppen, tekst, voortgangsbalk, schuifregelaar, dashboard, enz. Om het ontwerp van uw interface te verrijken. En de drag-and-drop-functie zorgt ervoor dat je minder tijd besteedt aan programmeren, wat je ontwikkelingsinspanning met 99% vermindert. Met behulp van deze WYSIWYG-editor is het ontwerp van de grafische interface kinderspel.

Bedankt voor je De HMI van de Nextion familie past zich gemakkelijk aan bestaande projecten aan; er moet alleen een UART worden geleverd.

Functionaliteit:
Resolutie 800 x 480
Realistische 65K RGB-kleuren
TFT-display met geïntegreerd 4-draads resistief touchscreen
Eenvoudige 4-pins interface, kan verbinding maken met elke TTL seriële host
16 MB flashgeheugen voor gebruikersapplicatiecode en datum Geïntegreerde micro-SD-kaart voor firmware-upgrade

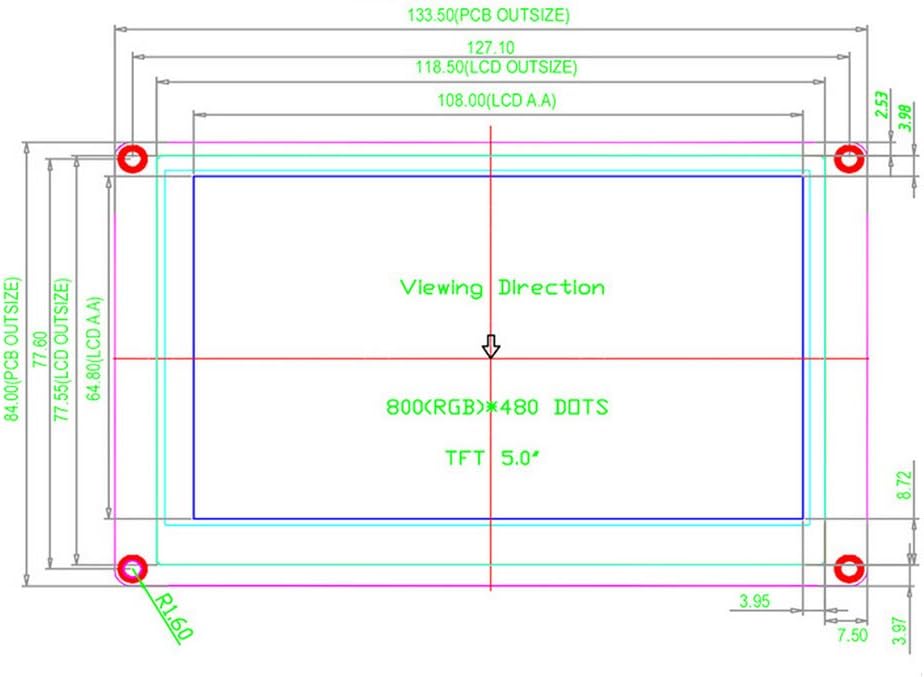

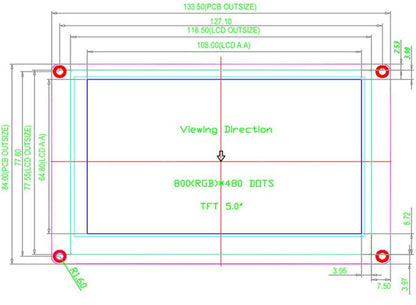

Weergavegebied: 108 mm (L) × 64,8 mm (L)
Instelbare helderheid: 0 ~ 230 nit, het instelinterval is 1% 5V voeding
Aanbevolen voeding: 5 V, 1 A, DC

Voor meer documenten:

Link naar document:
https://www.youtube.com/results?search_query=Nextion+HMI

Nextion Editor:
https://www.adrive.com/public/JEVwGg/Nextion%20Editor.rar

Klik op meer gegevensbladen:
https://www.adrive.com/public/TgCnH3/F000496%20NX8048T050.rar

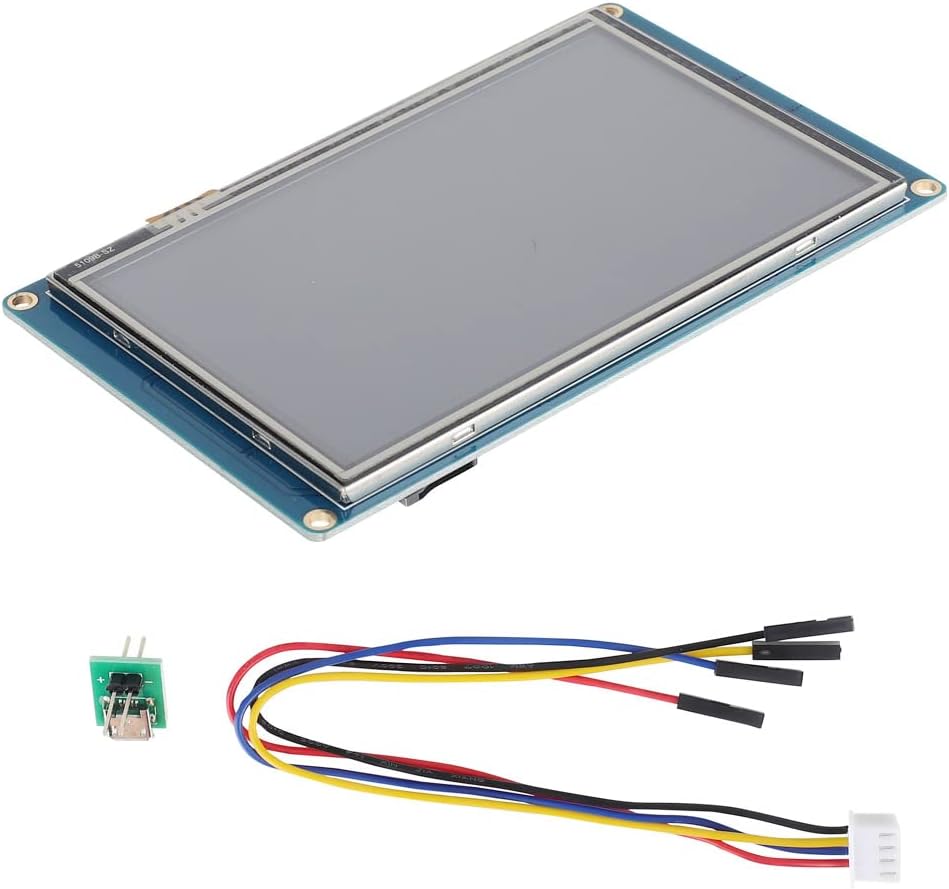

Wat zit er in het pakket?
1 X 5.0'' UART HMI module LCD Resistief touchscreen
1 x 4P-kabel.
1 x USB naar 2-polige aansluiting
