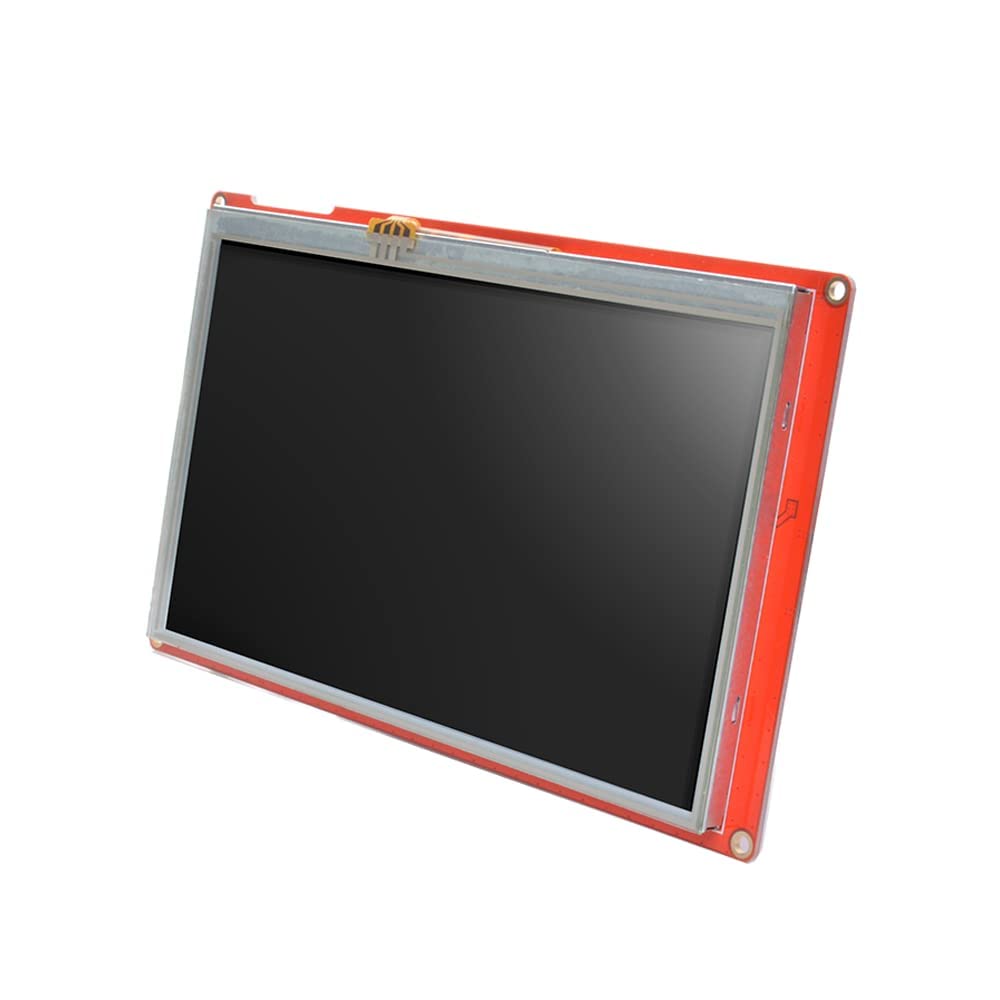

NX8048P070 NX8048P070 Nextion Intelligent HMI UART Serial TFT LCD-module Display Resistief Touch Panel Screen Panel Resistiver touchscreen scherm (NX8048P070-011R)

• Nextion is een Human Machine Interface (HMI)-oplossing die een geïntegreerde processor en een opslag-touchscreen combineert met de Nextion Editor-software voor de ontwikkeling van projecten met HMI-GUI. Met de software NEXTION Editor kunt u de HMI-GUI snel ontwikkelen door componenten (afbeeldingen, tekst, knoppen, schuifregelaars, enz.) toe te voegen
• Het Nextion HMI-display wordt via TTL Serial (5V, TX, RX, GND) met de randapparatuur verbonden om gebeurtenismeldingen te leveren waarop de randapparatuur kan reageren.
• De producten uit de Intelligent Series beschikken over een krachtigere hardware met betrekking tot MCU, flash-geheugen en SRAM in vergelijking met Basic Series en Enhanced Series. Je kunt het HMI-GUI-project ontwikkelen via de gratis nieuwste Nextion Editor software versie 0.58 of hoger.
• Wat is er meer en nieuw? De audio-, video- en animatieweergavefuncties verrijken de HMI-interactie van de gebruiker. De Intelligent Series ondersteunt geavanceerde softwarefuncties en functies zoals transparante componenten, zijladeneffecten, componenten verplaatsen en slepen enz.

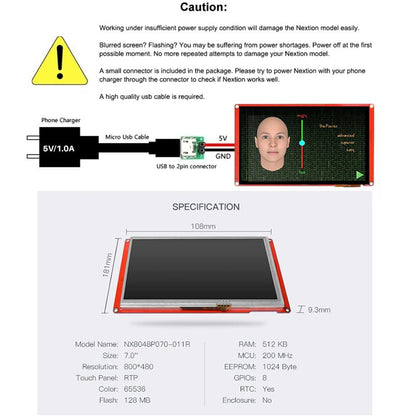

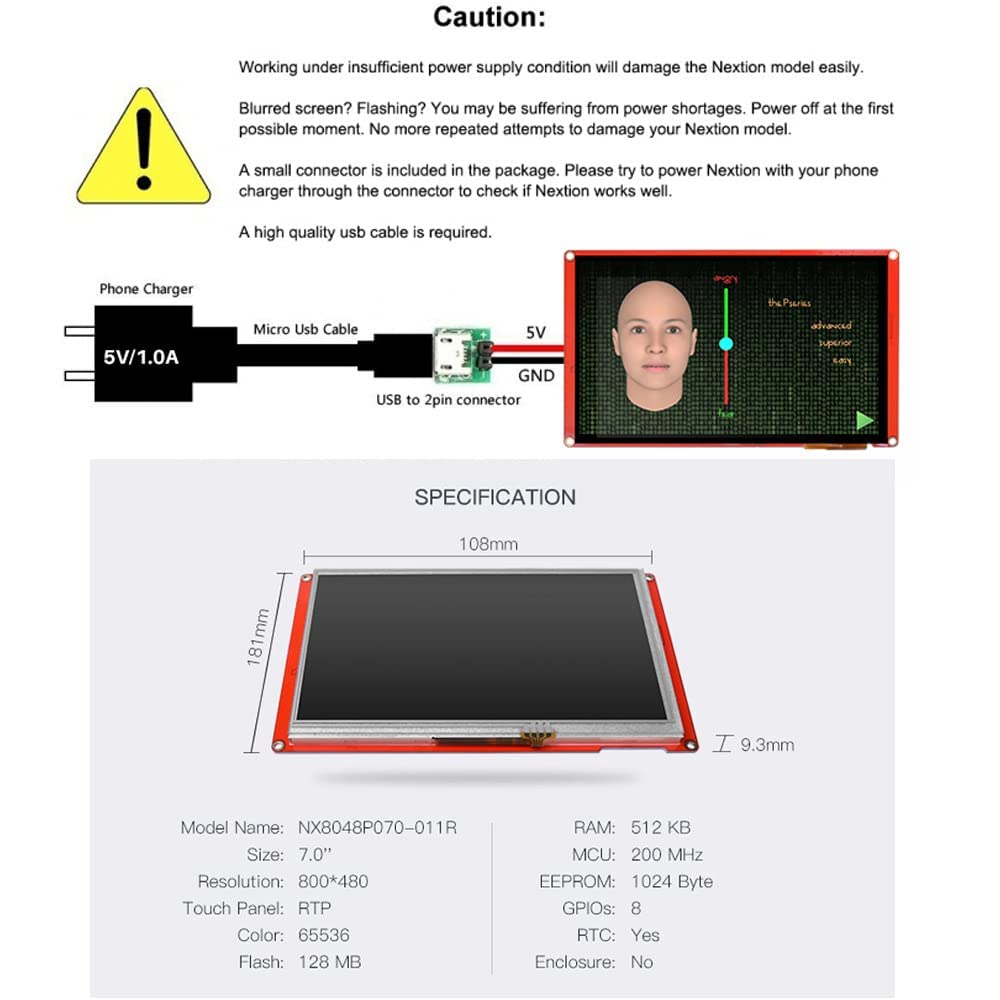

• Opmerking: met het kleine testbord voor de voeding en de aansluitkabel in het pakket kun je testen of de stroomvoorziening voldoende is of niet. Bekijk de afbeelding hieronder om deze te gebruiken.

Opmerking:

Als u de versie met Shell nodig hebt, zoek dan naar ASIN: B0814QRKQ2

Beschrijving:

Het Nextion HMI-display wordt via TTL Serial (5V, TX, RX, GND) met de randMCU verbonden om gebeurtenismeldingen te leveren waarop de MCU van de randapparatuur kan reageren.

De producten uit de Intelligent Series beschikken over krachtigere hardware met betrekking tot MCU, flash-geheugen en SRAM in vergelijking met Basic Series en Enhanced Series.

Wat is er meer en nieuw? De audio-, video- en animatieafspeelfuncties verrijken de HMI-interactie van de gebruiker. De Intelligent Series ondersteunt geavanceerde softwarefuncties en -functies zoals transparante componenten, zijlade-effect, componenten verplaatsen en trekken, enz.

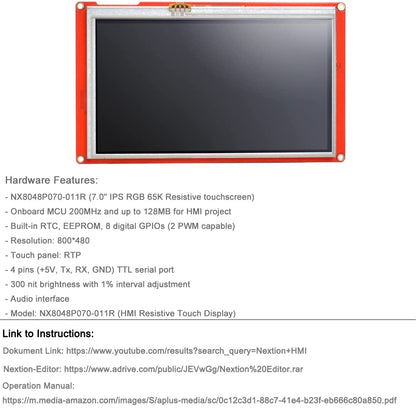

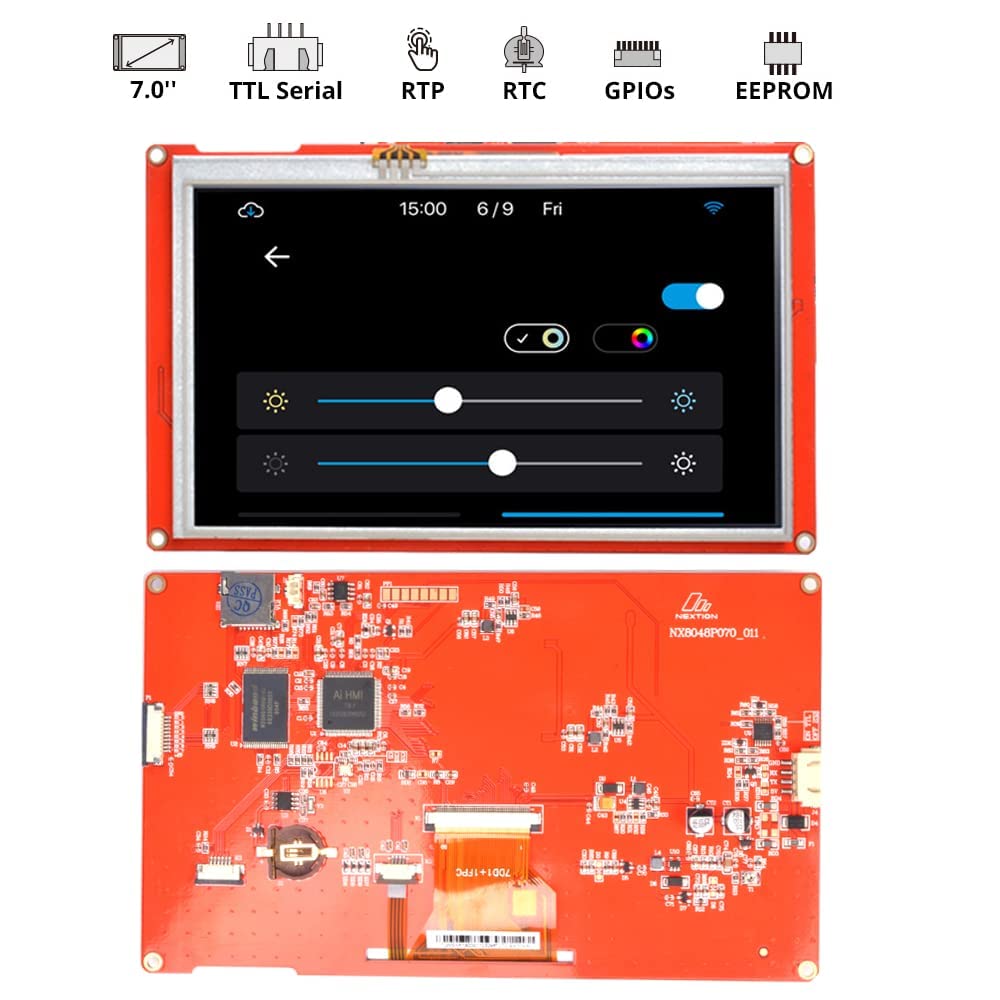

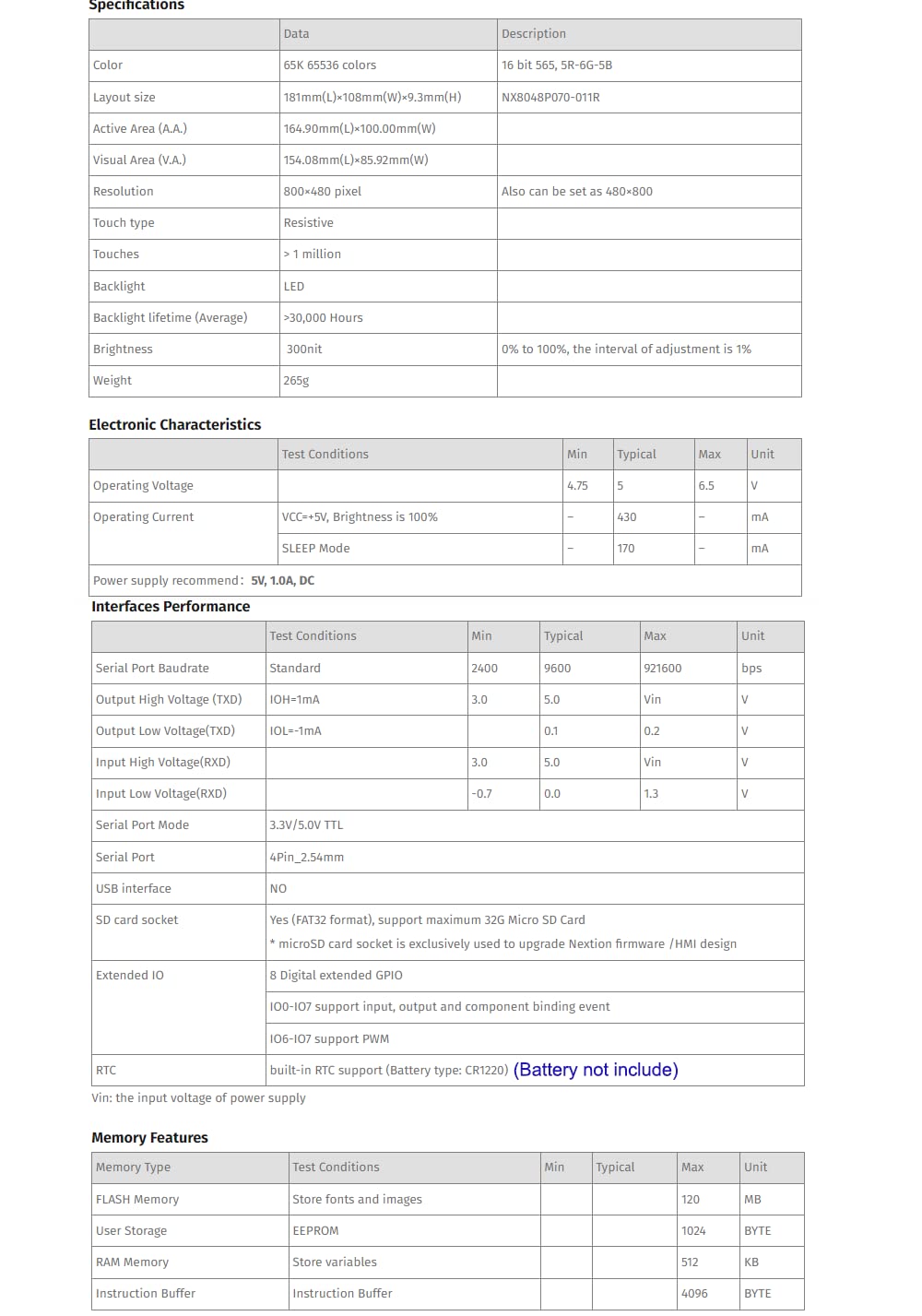

Hardwarefuncties:

- NX8048P070-011R (7,0 inch IPS RGB 65K resistive touchscreen).
- Onboard MCU 200MHz en tot 128MB voor HMI-project.
- 4 pinnen (+5V, TX, RX, GND) TTL seriële interface
- Audio-interface.
- Maat: 7,0 inch
- Ingebouwde RTC
- EEPROM 1024 Byte
- 8 digitale GPIO's (2 PWM-compatibel).
- 300 nits helderheid met 1% intervalaanpassing
- Resolutie: 800 x 480.
- Touch Paneel: RTP.
- Kleur: 65K 65536
- Flash: 128 MB
- RAM: 512 KB
- Behuizing: Nee
- Bedrijfsspanning: 4,75 V - 6,5 V, typisch 5 V.
- Bedrijfsstroom: 170mA - 430mA
- Voeding pply aanbevolen: DC 5 V, 1,0 A.

Documentlink:
https://www.youtube.com/results?search_query=Nextion+HMI

Redactie:
https://www.adrive.com/public/JEVwGg/Nextion%20Editor.rar

Handleiding:

https://m.media-amazon.com/images/S/aplus-media/sc/0c12c3d1-88c7-41e4-b23f-eb66c80a850.pdf

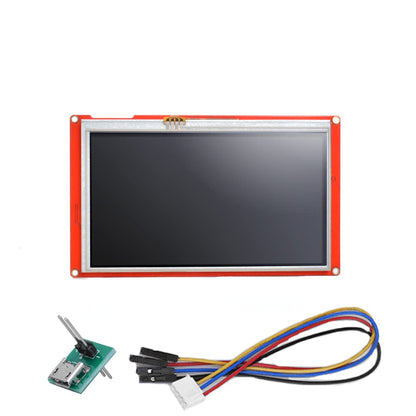

Inhoud van de levering:

1 x NX8048P070-011R HMI Resistive Touch-display.
1 x XH2.54 4P draad
1 x voeding testkaart
