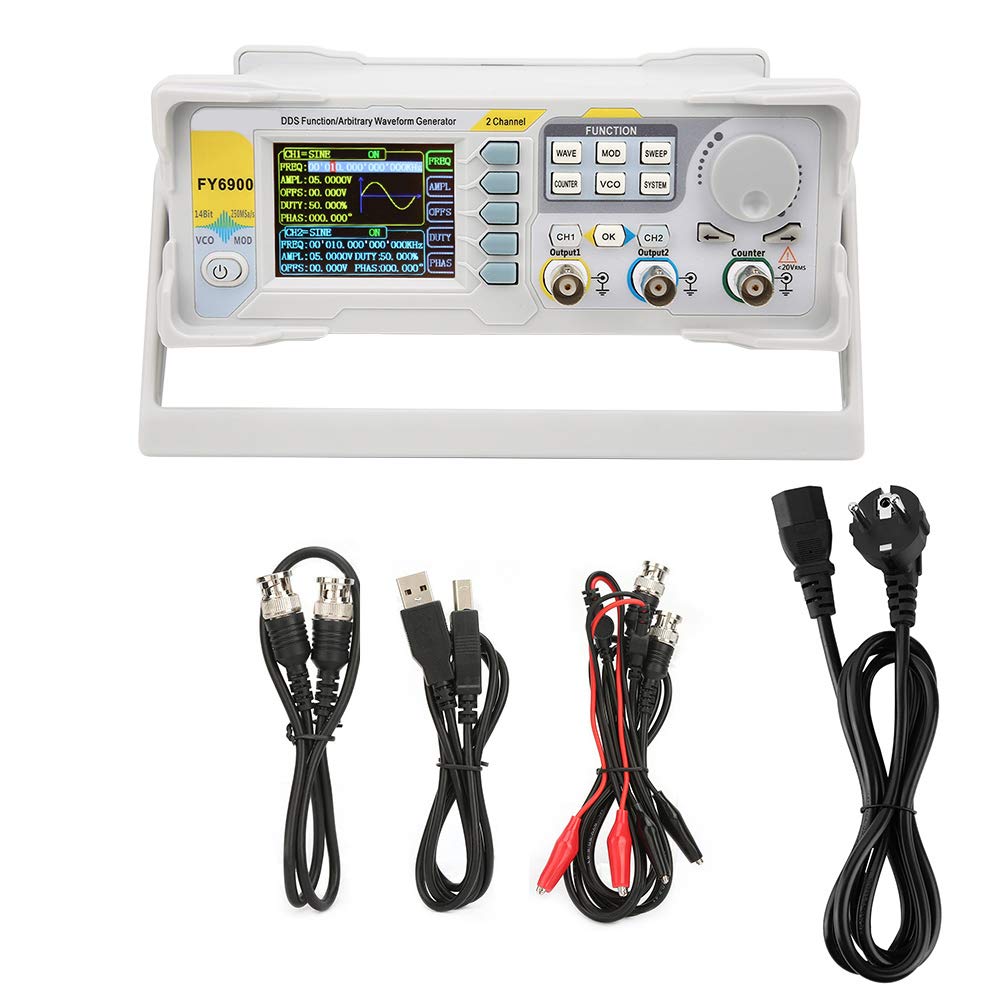

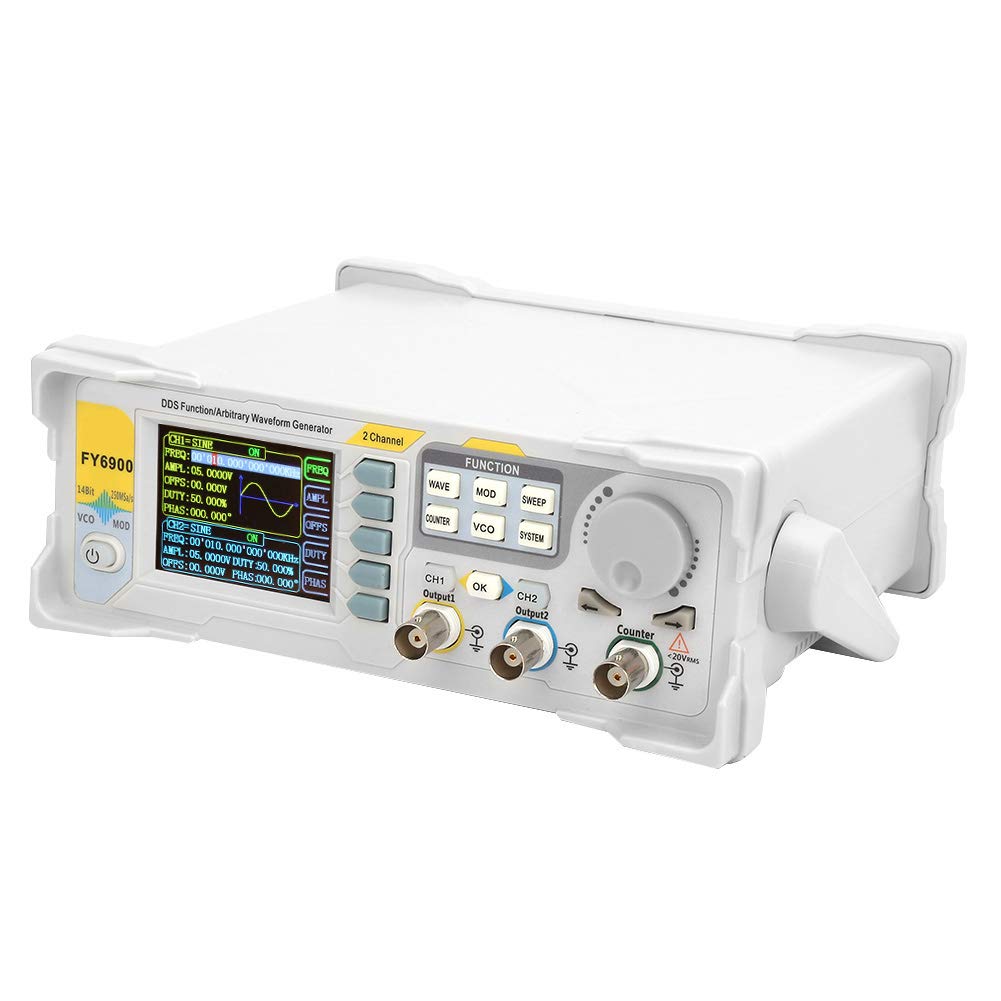

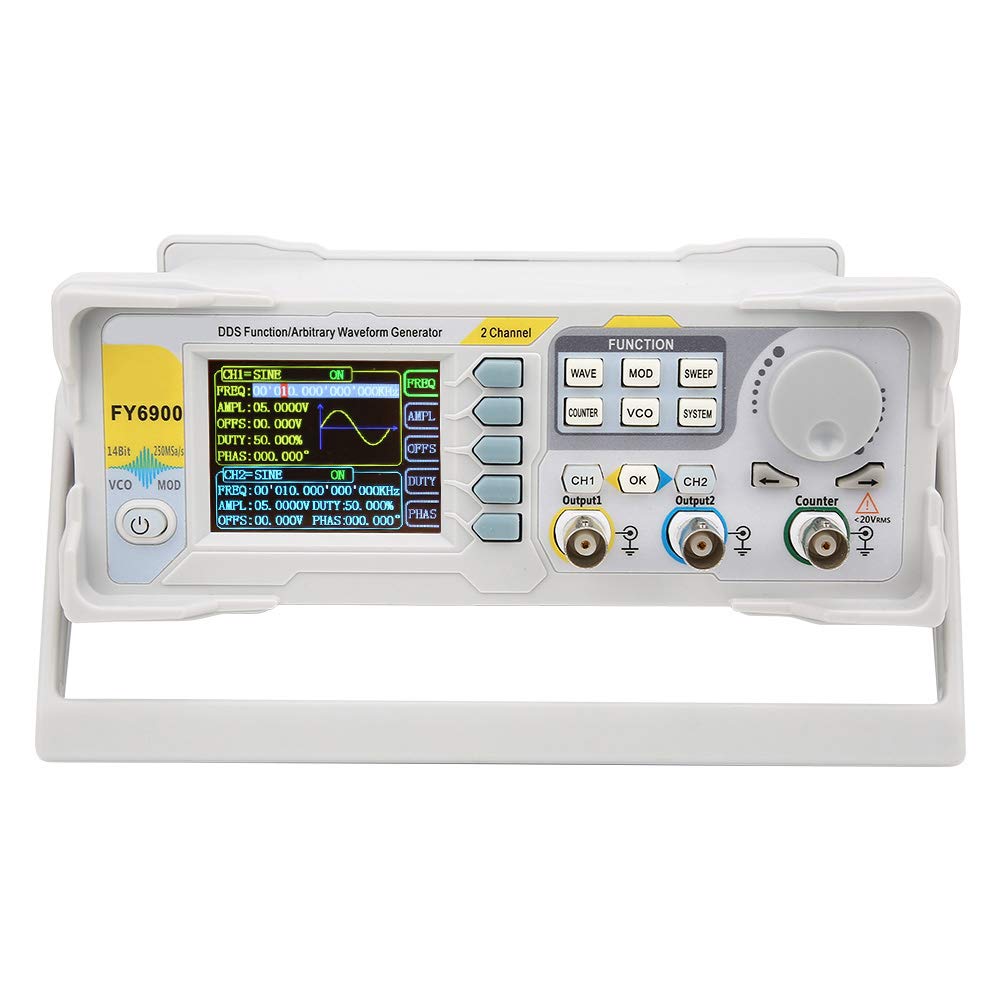

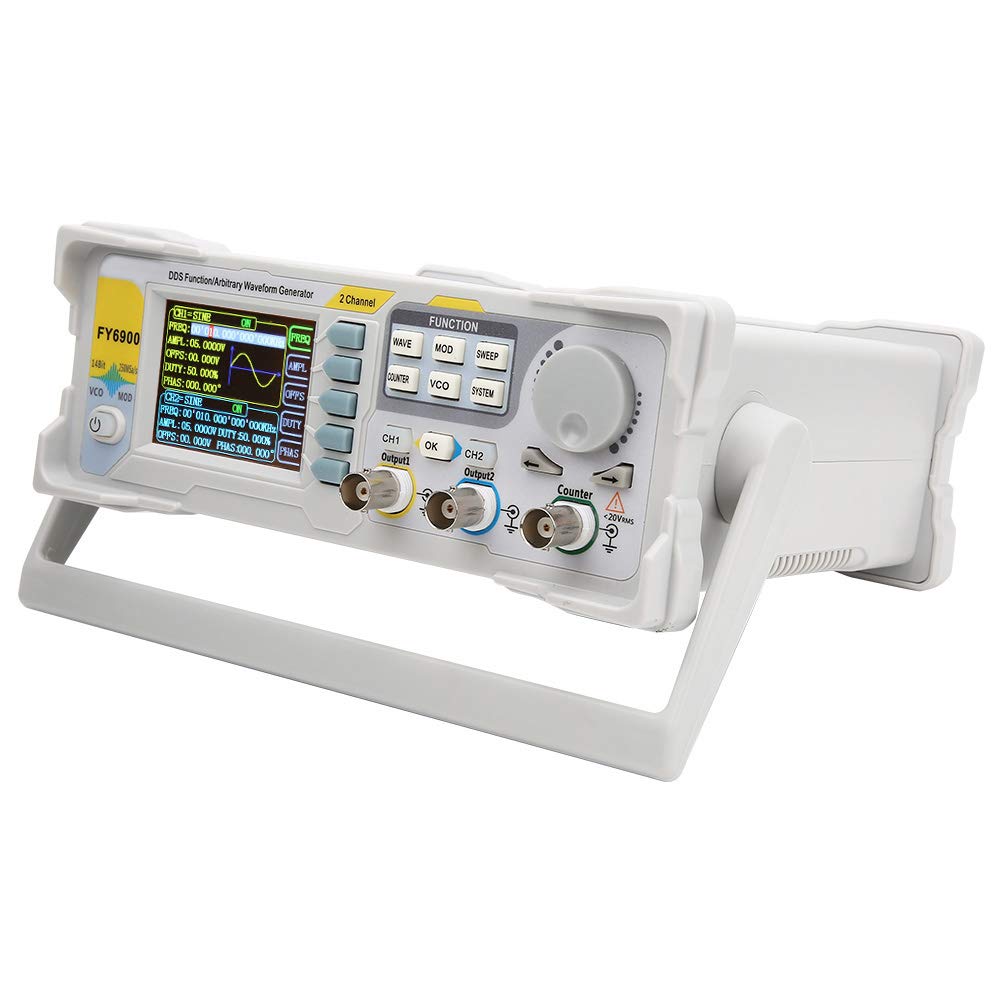

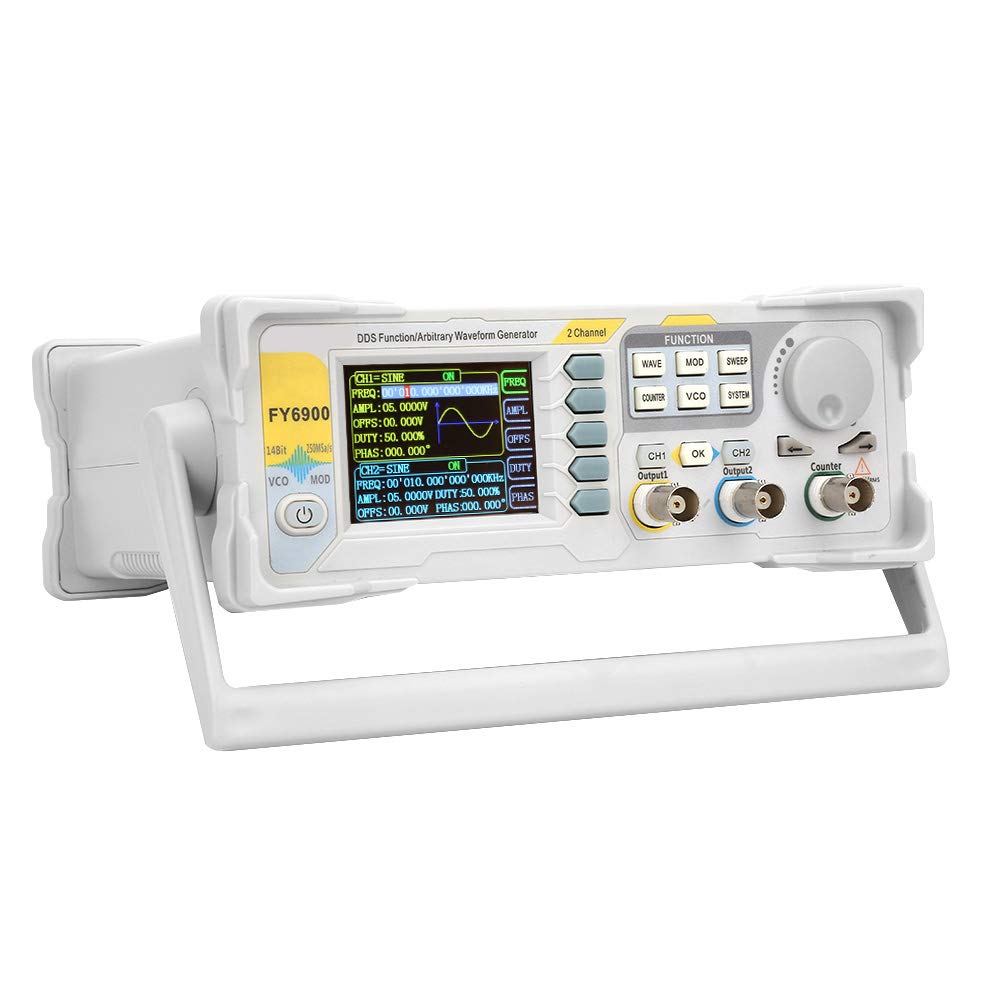

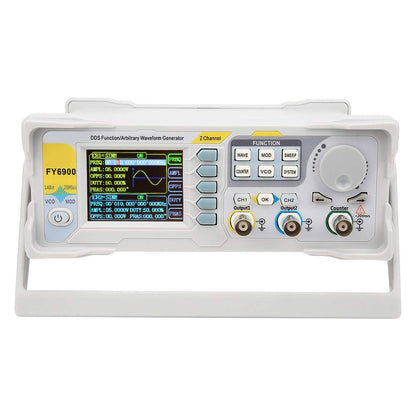

Signaal Teller, FY6900 Sinus 0-30 MHZ 2.4in TFT Scherm Digitale Signaal Generator Meter

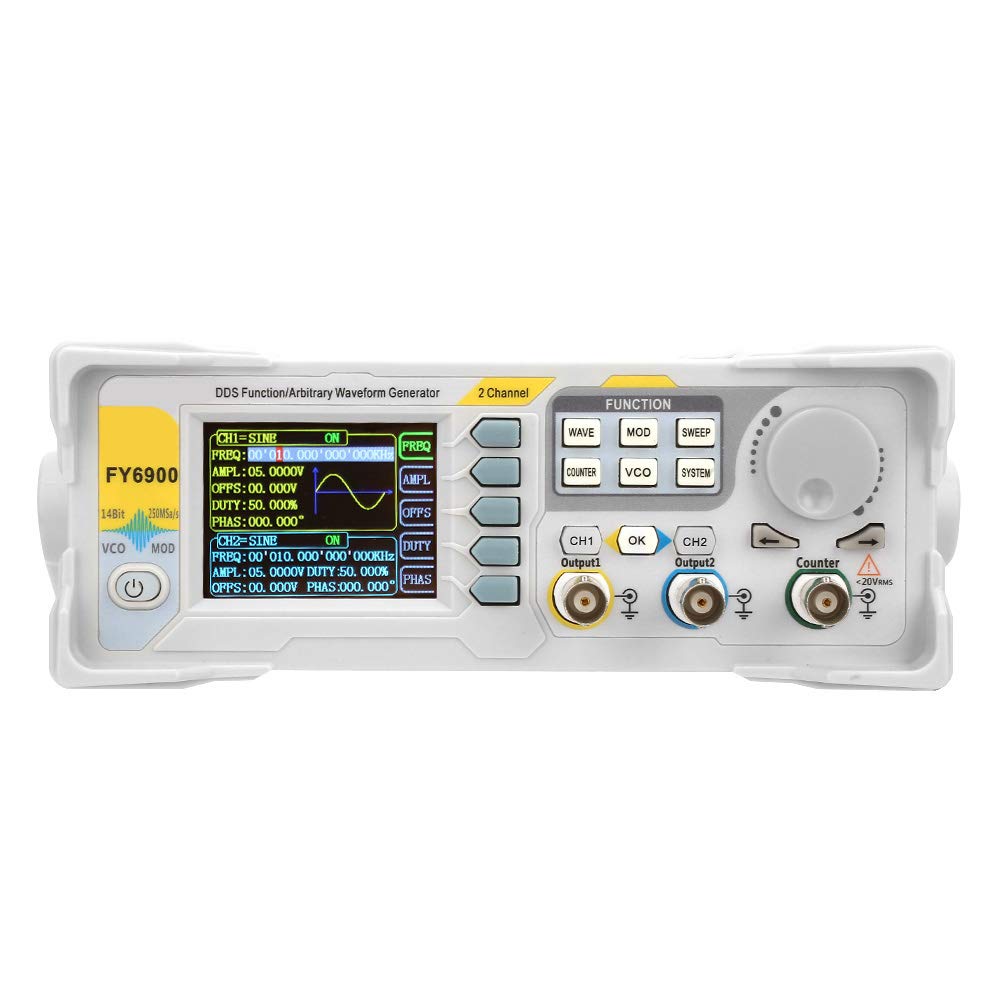

• 2,4-inch TFT-kleuren-LCD: de display-interface gebruikt een 2,4-inch TFT-kleuren-LCD, de DDS-signaalgeneratorteller maakt de bediening intuïtiever en handiger.

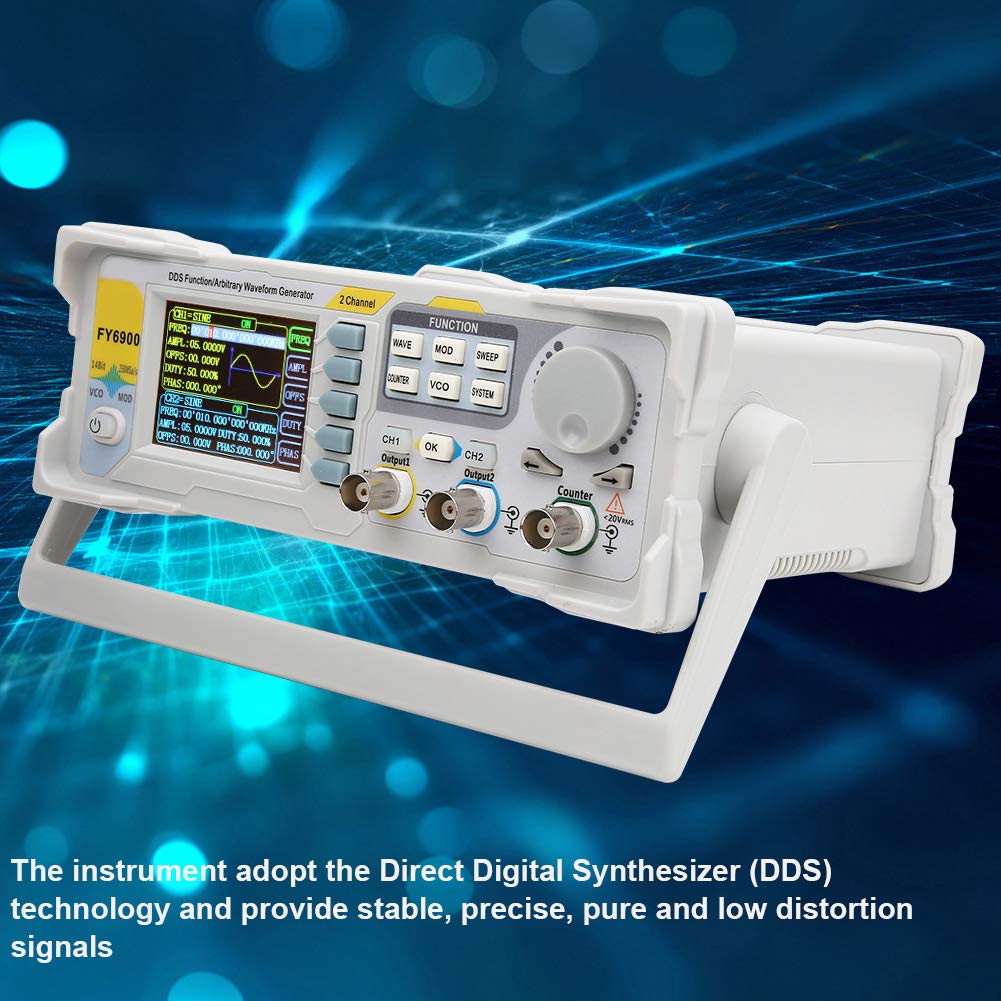

• Hoge prestaties: het instrument maakt gebruik van directe digitale frequentiesynthesizertechnologie (DDS) om stabiele, nauwkeurige, zuivere en vervormingsarme signalen te leveren.

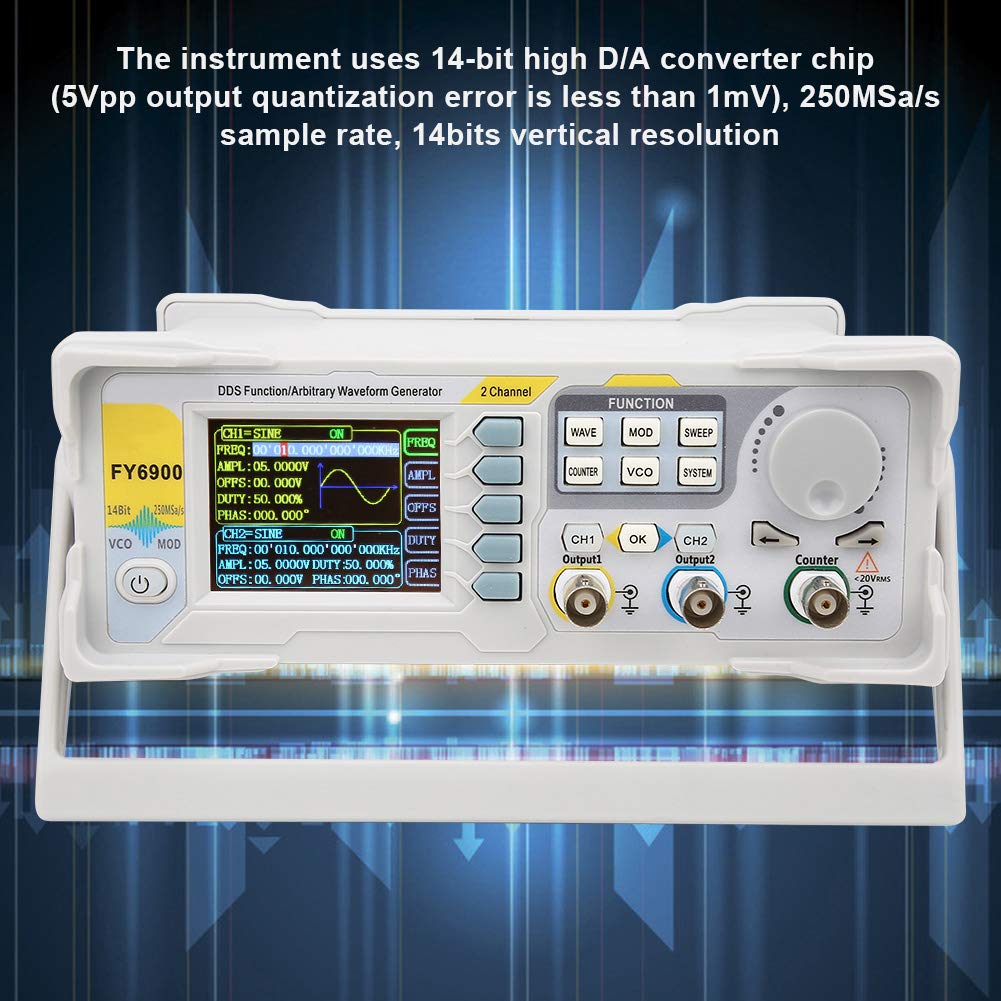

• Kenmerk: het instrument GEBRUIKT een 14-bits hoge D/A-conversiechip (5Vpp output kwantiseringsfout minder dan 1mV), een bemonsteringsfrequentie van 250MSa/s en een verticale resolutie van 14bit.
• Handig in gebruik: rijke sneltoetsen op het toetsenbord en grafische gebruikersinterface vereenvoudigen elke bewerking, eenvoudig te bedienen. Oppervlakmontagetechnologie kan de anti-interferentie en levenuur verbeteren.
• Strikte kwaliteitstest: alle producten worden getest op basis van een hoge kwaliteitsstandaard voordat ze op komen. We hebben vertrouwen in ons product, koop met vertrouwen.

Specificatie:
Artikeltype: Signaalgenerator
Materiaal: Kunststof
Model: FY6900
Frequentieparameter
Frequentiebereik:
Sinus: 0Hz~ 30MHz
Vierkante : 0Hz~20MHz
Driehoek: 0Hz~10MHz
Zaagtand: 0Hz~10MHz
Frequentiebereik van willekeurige golven: 0 ~ 10MHz
TTL / CMOS digitaal bereik: 0~20MHz
Minimale breedteaanpassing van puls: 20ns
Hé. Frequentieresolutie: 1μHz (0.000001Hz)
Frequentiefout: (+/-) 20ppm
Frequentiestabiliteit: (+/-) 1ppm / 3 uur
vormparameters:
vormlengte : 8192 Punten (4K punten) x14Bits
Bemonsteringsfrequentie: 250MSa / s
Verticale resolutie: 14 bits
Sinus:
Harmonisch aankomstsysteem: ≥50dBc (
Vervorming:
Vierkante
Lifttijd: ≤7ns (VPP
Overschrijding: ≤5%
Instelbereik inschakelduur: 0,1%~99,9%
Zaagtand
Lineair: ≥98% (0,01Hz~10KHz)
Puls
Instelbereik pulsbreedte: 10nS~1S
TTL-uitvoer
Stijg-/daaltijd vlak: ≤10ns
Vlak bereik: > 3Vpp
Fanout: > 8 TTL-belasting
CMOS-uitvoer
Laag niveau:
Hoog niveau: 1V~12V niveau stijgt/dalingstijd: ≤18ns
Uitvoerparameters:
Amplitudebereik (piek-tot-piek):
Frequentie ≤ 5MHz: 1mVpp-24Vpp
5MHz10MHz frequentie > 20MHz: 1mVpp-5Vpp
Amplituderesolutie: 1mV
Amplitudestabiliteit: (+/-) 0,5% / 5 uur
Amplitudevlakheid: (+/-) 5% ( 10MHz)
vormuitvoer:
Uitgangsimpedantie: 50Ω (+/- 10%) (typisch)
DC-offset:
Offset-instelbereik:
Frequentie ≤ 20MHz: ±10V
Frequentie > 20MHz: ±2,5 V
Offset resolutie: 0.01V
Fase aanpassingsbereik: 0~359.99°
Fase resolutie: 0.01°
Externe meting:
Frequentie meetbereik: GATE-TIME = 1S 1Hz-60MHz
Ingangsspanningsbereik: 2Vpp~20Vpp
Telbereik: 0~4294967295
Tellen: handmatig
Algemene parameters:
RAM
Aantal: 20
Locatie: M0~M20
interface
Interface-modus: gebruik USB naar seriële
