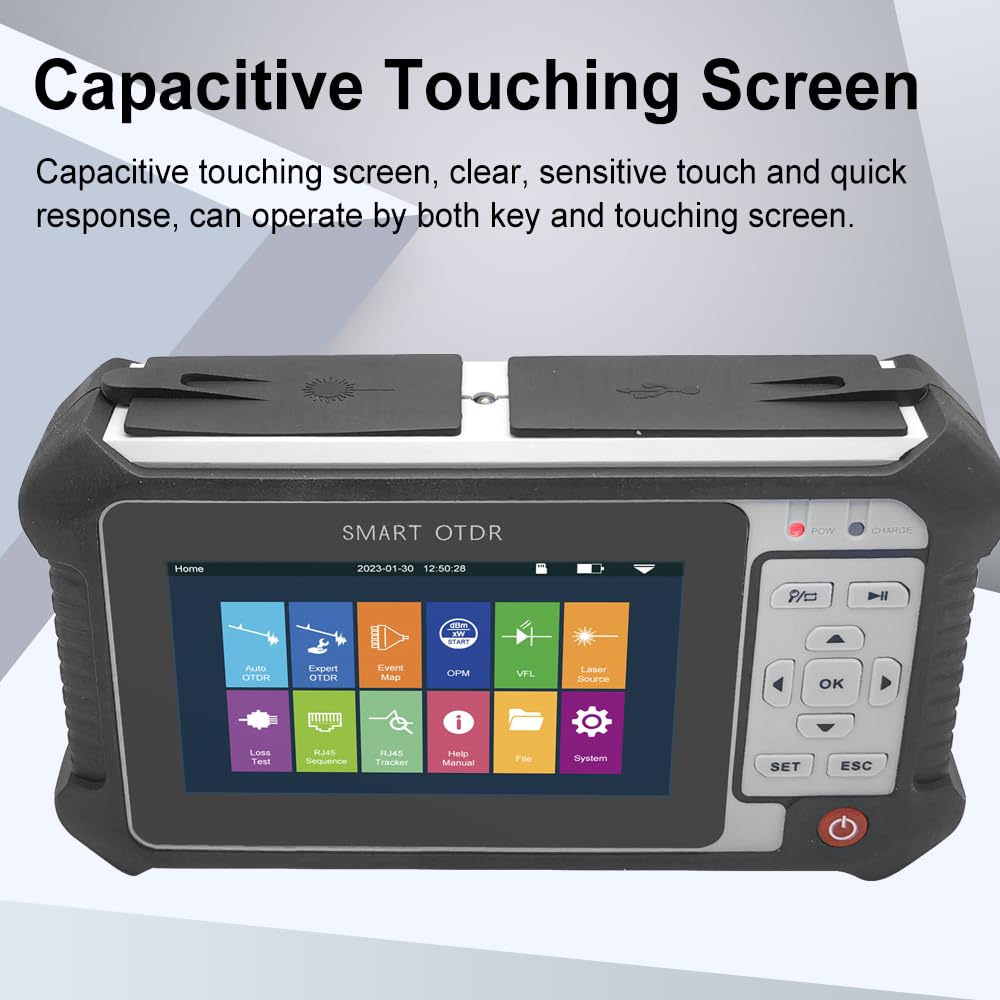

TM292 OTDR 1310/1550nm 24/22dB met 4,3-Zoll-Touchscreen, OTDR Singlemode met VFL OPM OLS Evenementenkaart RJ45, FC/UPC SC ST LC- Aansluiting opnemen

• Multifunctionele OTDR glasvezeltester - Integreert functies zoals automatische OTDR, handmatige test, event map, optische vermogensmeter, visuele foutdetectie, optische lichtbron, optische verliestest, RJ45-kabellengte/-sequentie/-tracking. Deze OTDR biedt een golflengte van 1310/1550 nm en een dynamisch bereik van 24/22 dB. De maximale testafstand kan oplopen tot 80 km.
• Nauwkeurige, intelligente en professionele meting – In de automatische OTDR-modus is het een kwestie van één druk op de knop. Er zijn geen ingewikkelde instellingen nodig en zelfs onervaren gebruikers kunnen het apparaat met vertrouwen gebruiken. In de expert-OTDR-modus selecteert u de juiste meetparameters en worden de testresultaten nauwkeuriger. U kunt de curve vergroten om de details van elke gebeurtenis te bekijken.

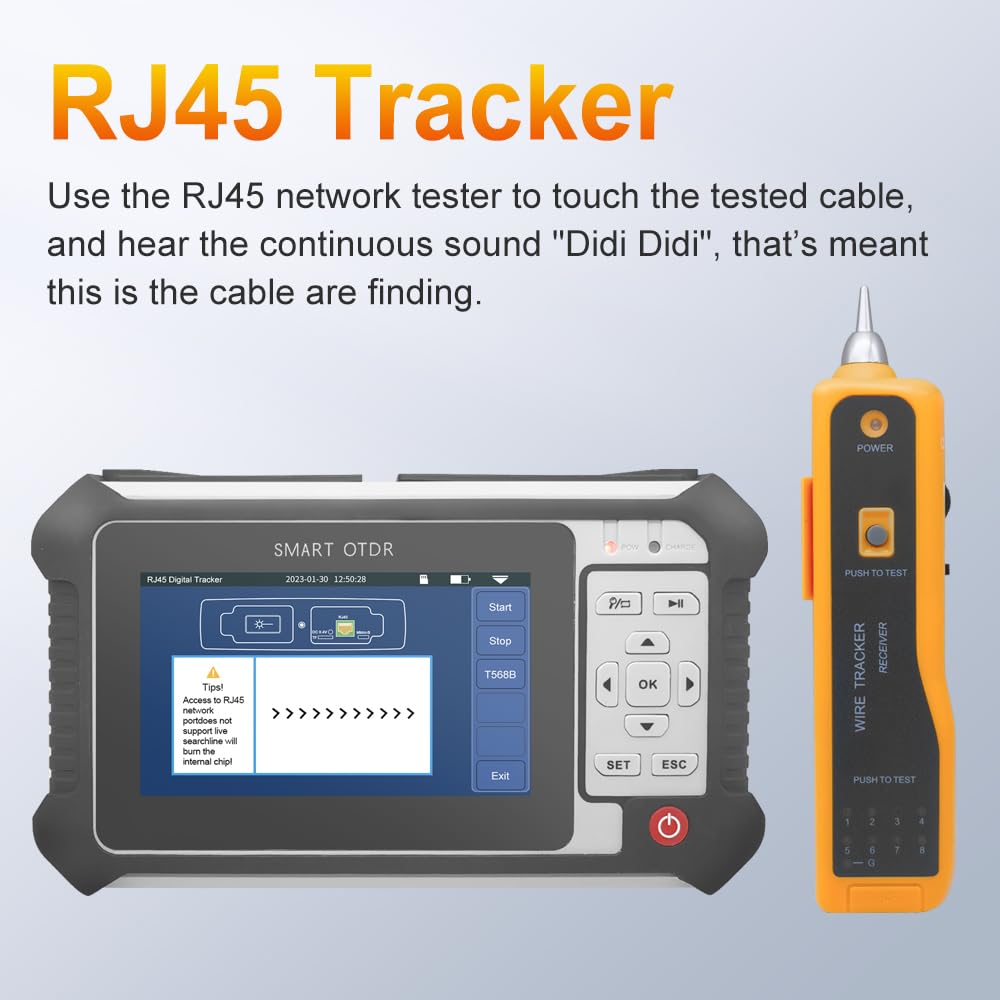

• Andere kenmerken van deze OTDR: 1 ) De PM ondersteunt CW/270/330/1K/2KHZ frequentie-identificatie; 2 ) Met USB- en TF-kaart-gegevensinterface, eenvoudig exporteren van curvegegevens ; 3 ) RJ45- kabelsequentie-/kabellengtetest, tot 300 m; 4) Standaard FC/UPC, extra SC-, ST-, LC-connectoren zijn voor uw gemak aanwezig; 5) Grote lithiumbatterij van 2200 mAh zorgt voor tot 5000 keer continu testen; 6) LED-zaklamp biedt extra gemak voor nachtelijke bediening
• OTDR met Event Map-functie: deze functie is een volledig automatische test die met één knop kan worden uitgevoerd. De lengte van de gemeten glasvezelverbinding, het connectortype, de locatie van de breuk en andere informatie worden grafisch weergegeven. De resultaten zijn duidelijk en begrijpelijk.
• Gegevensopslag en -verwerking - Ingebouwde 8GB-geheugenkaart kan tot 100.000 curven opslaan. Testgegevens worden opgeslagen in standaard SOR- formaat. De meeteenheid omvat meter, inch en mijl, afhankelijk van uw voorkeur. Analysesoftware inbegrepen voor verdere gegevensanalyse of -verwerking.

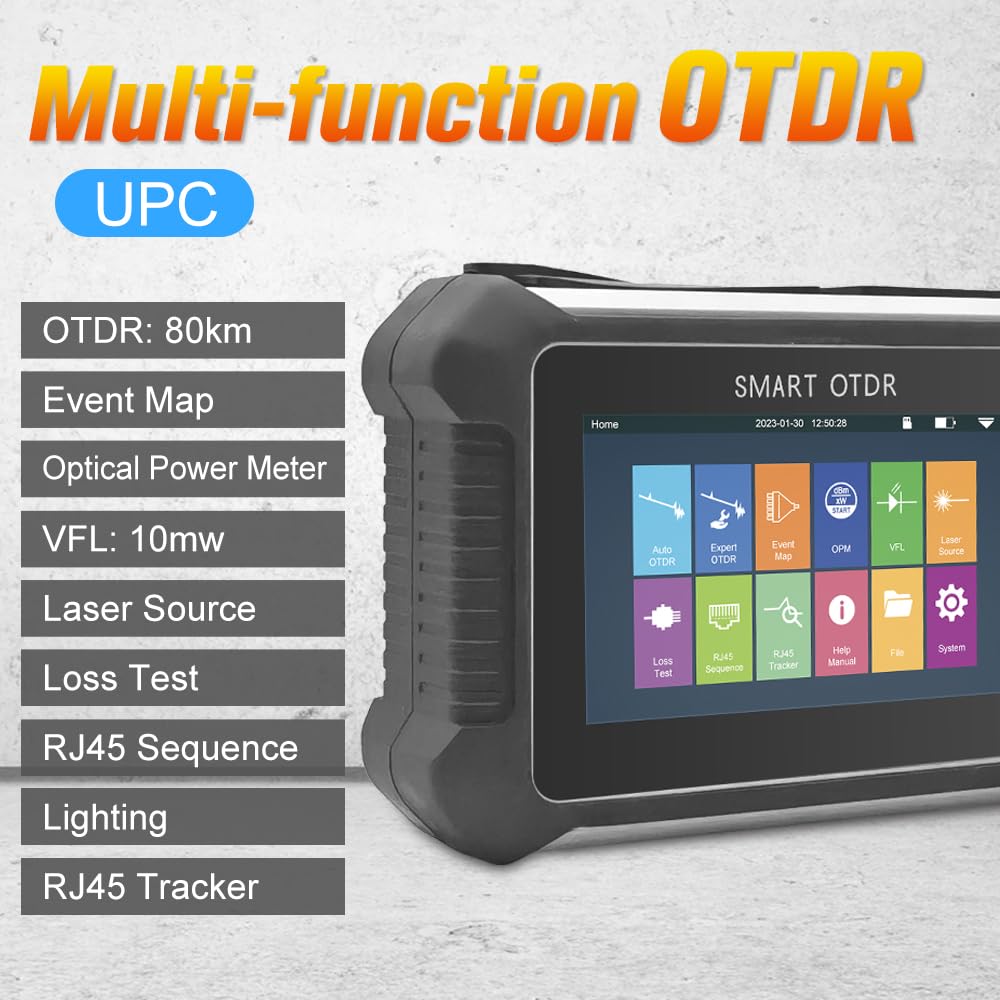

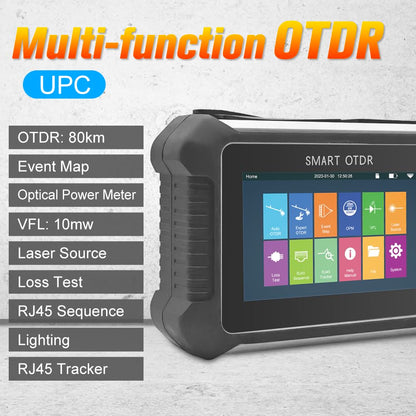

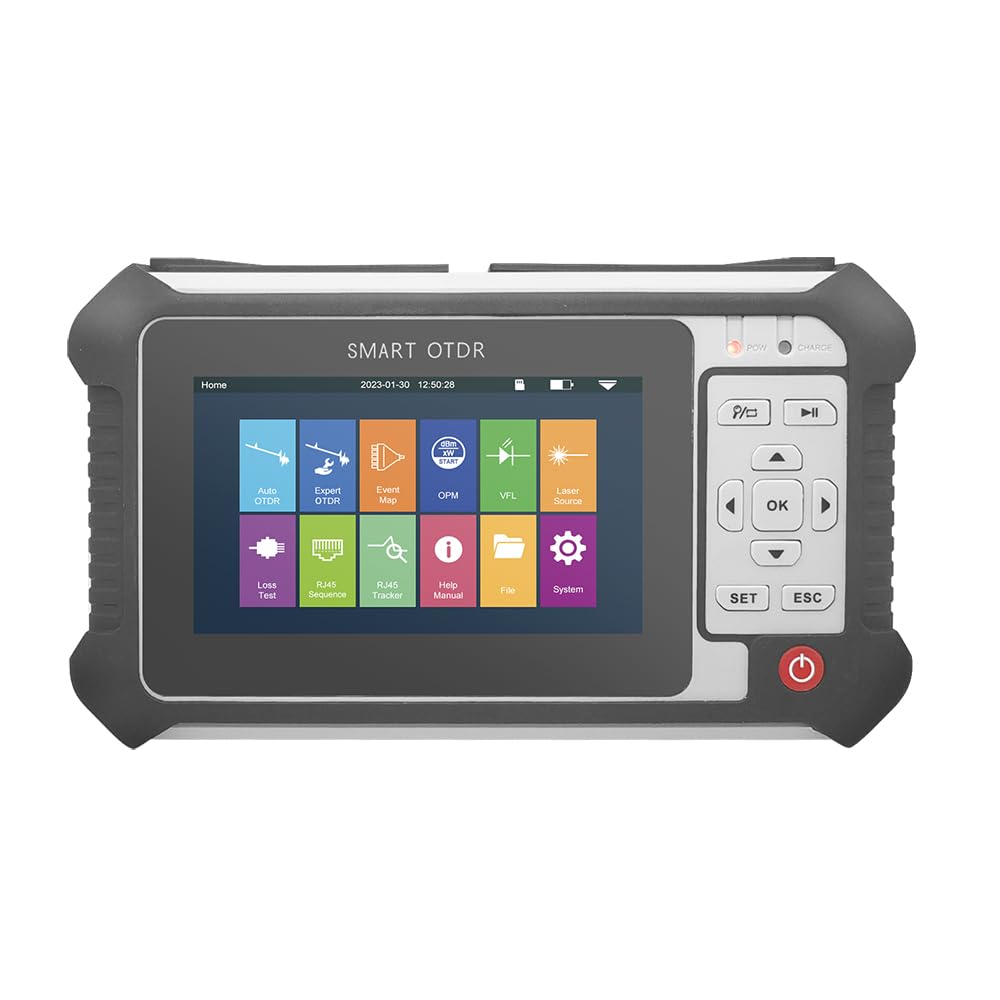

De TM292 mini OTDR is een multifunctioneel optisch meetinstrument dat auto-OTDR, expert-OTDR,gebeurteniskaart, optische vermogensmeter, visuele foutlokalisatie, optischelaserbron, optische verliestest, RJ45-kabellengte-/sequentietest,RJ45-kabeltracking en andere functies integreert.

Deze OTDR-tester is geschikt voor FTTX,secundaire backbone-netwerkengineering, constructie, onderhoud ennoodreparatietests en productiemeting van optische vezels en kabels.

Geselecteerde specificatie

OTDR

Golflengte : 1310/1550nm

Dynamisch bereik: 24/22 dB

Vezeltype : Single Mode

Piekwaarde van laser: >=30mW

Dode zone vanreflectiegebeurtenis: 2m

Dodezone van dempingsgebeurtenis: 12 m

Bestandsformaat : SOR-standaardbestandsformaat

Aansluiting : FC/UPC

Optische vermogensmeter

Meetbereik : -70~+10dBm

Golflengtebereik : 800~1650

Kalibratiegolf :850/980/1300/1310/1490/1550/1625/1650nm

Frequentie : CW/270/330/1K/2KHZ

Connector: Universele FC/SC/ST

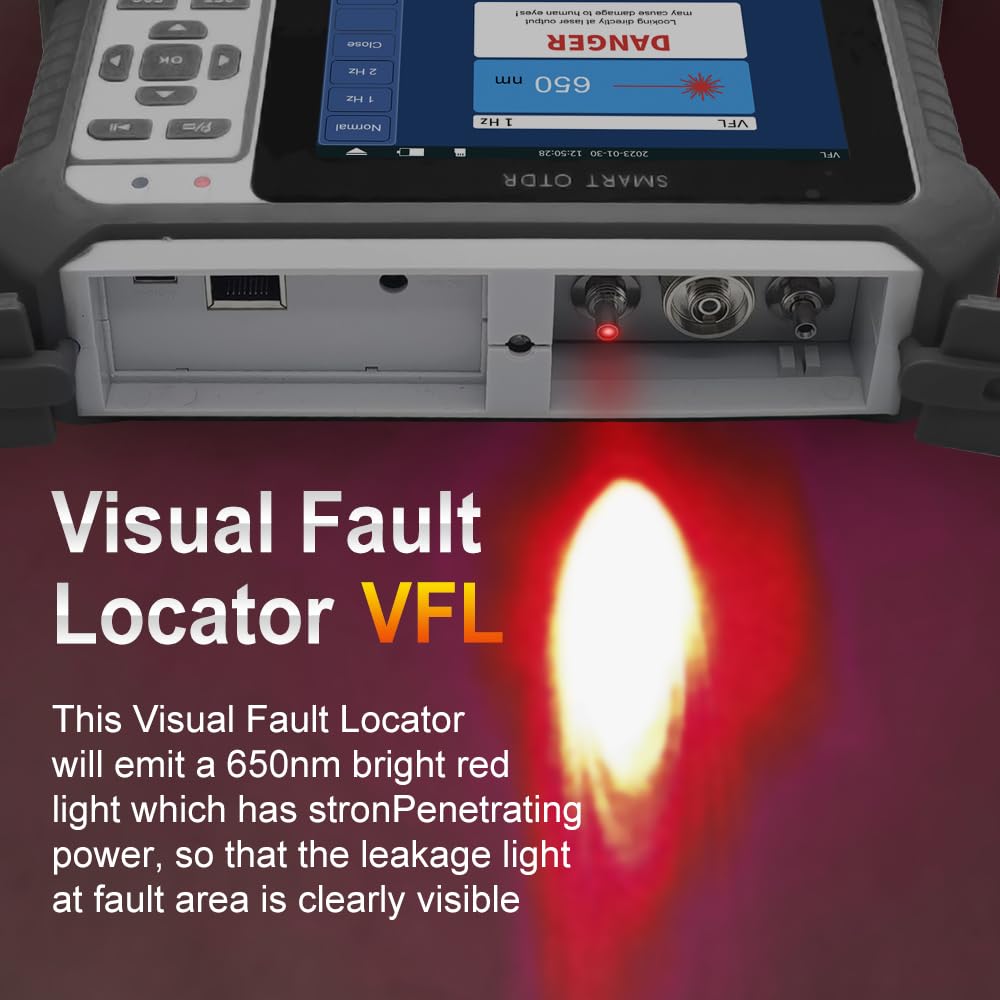

Visuele foutzoeker

Golflengte: 650 nm ± 20nm

Uitgangsvermogen : ≥10 KM​

Modus: CW/1HZ/2HZ

Connector: FC/UPC (uitwisselbaar SC, ST)

Optische lichtbron

Uitzender : FP-LD

Golflengte: 1310/1550nm

Aansluiting: FC/PC

Uitgangsvermogen:>=-5dbm

Modus:CW/270/330/1K/2KHZ

Gewicht : 530 g (inclusief batterij)

Afmetingen :185*105*50mm

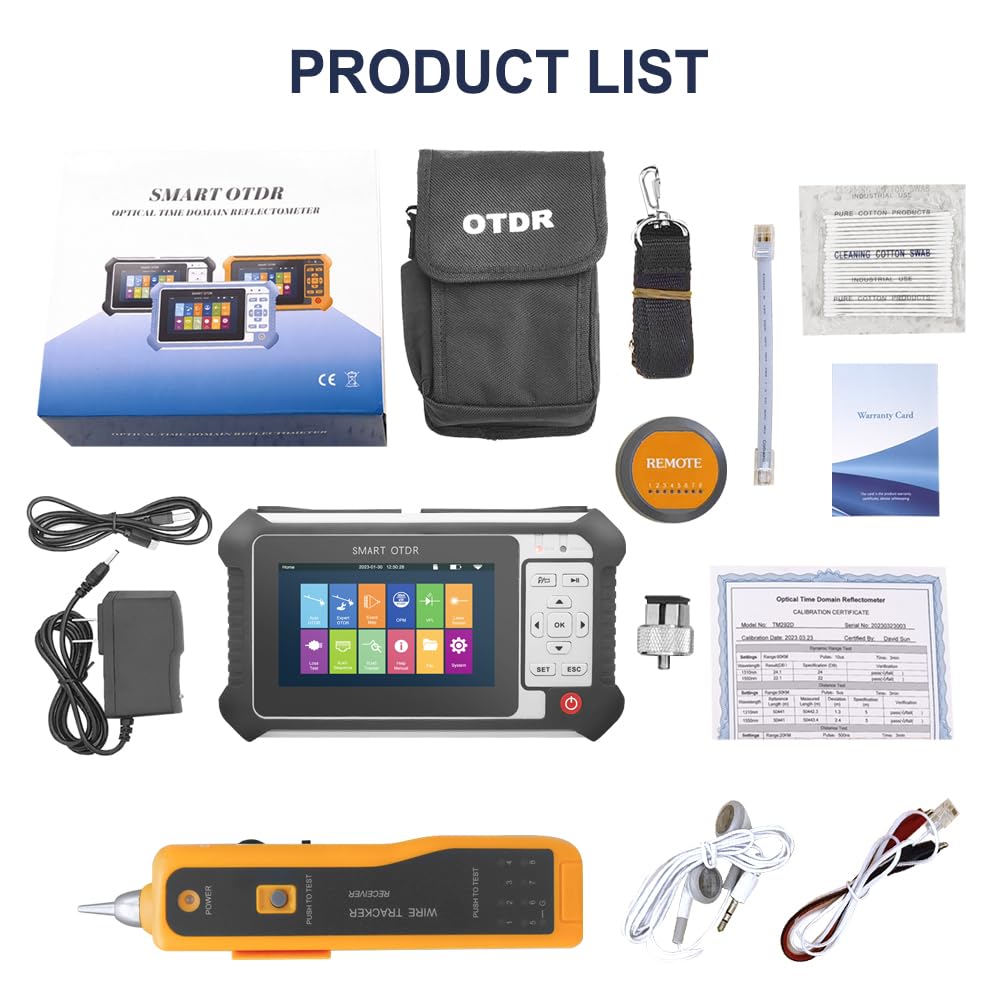

Standaard paklijst

OTDR-tester metbatterij

FC/UPC-connector*1

Gegevenslijn*1

RJ45 Draadzoeker*1

AC/DC-lader*1

Gedruktegebruikershandleiding *1

Kalibratierapport*1

Zachtedraagtas met riem *1
